Glossario elettrico di base per non addetti ai lavori
Glossario elettrico di base per l'ufficio: volt, ampere, watt, kWh, Schuko, bipasso, differenziale, magnetotermico, SPD, IP e sigle di cavi e connettori.
I termini elettrici che servono a chi arreda o gestisce un ufficio sono una trentina: volt, ampere e watt per leggere un'etichetta e calcolare un carico; Schuko, bipasso e universale per capire quale spina entra dove; differenziale, magnetotermico e SPD per capire il quadro; IP, H05VV-F, LSZH per i cavi; C13, C19, VA e AVR per rack e gruppi di continuità. Questo glossario elettrico di base li spiega uno per uno, con il numero che conta e la guida del gruppo in cui il termine è approfondito, e chiude con due etichette reali lette parola per parola. La formula da ricordare è una sola: watt = volt × ampere, e in Italia i volt sono 230, quindi una presa da 16 A porta al massimo 3680 W.
Le grandezze del glossario elettrico di base: volt, ampere, watt, kWh
| Termine | Unità | Cosa misura | Numero che conta in ufficio | Dove si usa |
|---|---|---|---|---|
| Tensione | volt (V) | La «spinta» della corrente | 230 V in Italia per il monofase, 400 V per il trifase | Etichette degli apparecchi, prese industriali |
| Corrente | ampere (A) | Quanta carica passa | 10 A o 16 A sulle prese, 30 mA sul differenziale | Multiprese, cavi, interruttori |
| Potenza | watt (W) | Il lavoro per unità di tempo; watt = volt × ampere | 2300 W per 10 A, 3680 W per 16 A | Somma dei consumi di una multipresa |
| Potenza apparente | voltampere (VA) | La potenza che un UPS deve fornire, compresa la parte reattiva | I watt reali sono i VA per il fattore di potenza (spesso 0,6-0,9) | Scelta del gruppo di continuità |
| Energia | chilowattora (kWh) | Potenza per tempo; 1 kWh è 1000 W per un'ora | Il numero sulla bolletta e sulla presa smart | Misura dei consumi |
| Frequenza | hertz (Hz) | I cicli al secondo della corrente alternata | 50 Hz in Europa | Apparecchi importati |
| Fattore di potenza | numero senza unità | Quanto della potenza apparente è potenza reale | Alimentatori con PFC vicino a 1 | Scheda tecnica di UPS e alimentatori |
| Resistenza | ohm (Ω) | L'opposizione al passaggio della corrente | Contatti ossidati hanno resistenza alta e scaldano | Cavi, prese consumate |
Il calcolo di una multipresa è la somma dei watt degli apparecchi divisa per 230: se il risultato è sotto i 16 A del blocco, si è dentro il limite. Il metodo, apparecchio per apparecchio, è nella guida su quante prese servono su una scrivania; i sintomi del blocco al limite nella guida sul sovraccarico di una presa multipla.
Prese, spine e multiprese: i termini che decidono cosa entra dove
| Termine | Cosa significa | Numero o norma | Nota pratica |
|---|---|---|---|
| Spina italiana da 10 A | Tre spinotti in linea da 4 mm | CEI 23-50, 2300 W | Non entra nelle Schuko pure |
| Spina italiana da 16 A | Tre spinotti in linea da 5 mm, più distanziati | CEI 23-50, 3680 W | Non entra nelle prese da 10 A |
| Schuko (CEE 7/4 spina, CEE 7/7 spina ibrida) | Spina tedesca da 16 A con contatti di terra laterali, spinotti da 4,8 mm | 3680 W | Non entra nelle prese italiane |
| Europlug (CEE 7/16) | Spina piatta a due spinotti da 2,5 A senza terra | 575 W | Entra ovunque; solo per alimentatori piccoli |
| Bipasso | Presa che accetta le spine italiane da 10 e 16 A | Non accetta la Schuko | |
| Universale (P40, «Schuko bipasso») | Presa che accetta italiane da 10 e 16 A e Schuko | La scelta per le multiprese da scrivania | |
| Multipresa o ciabatta | Blocco con più prese su un cavo | 10 A o 16 A per l'intero blocco | Il limite vale per tutte le prese insieme |
| Prolunga | Cavo con spina da un lato e una o più prese dall'altro | Grado IP per l'esterno | Da svolgere se avvolta con carichi alti |
| Adattatore (tripla) | Sdoppia una presa senza cavo | Solo uso occasionale e leggero | |
| Otturatori | Sportellini che chiudono i fori della presa | Tengono fuori polvere e dita | |
| Interruttore bipolare | Interruttore che apre fase e neutro | Spegne la postazione la sera | |
| Varistore (MOV) | Componente che assorbe i picchi di tensione | Energia in joule (J) | La spia indica se è ancora attivo |
Le multiprese e le loro varianti (protezione da sovratensione, USB, da tavolo) sono nella guida pillar sulle ciabatte con protezione da sovratensione e nella guida sulle ciabatte con USB integrate.
Il quadro e le protezioni: differenziale, magnetotermico, SPD
| Termine | Cosa fa | Numero o norma | Cosa può fare l'utente |
|---|---|---|---|
| Interruttore generale | Toglie corrente a tutto l'impianto | Spegnerlo in emergenza | |
| Differenziale (RCD, salvavita) | Scatta quando la corrente fugge verso terra | 30 mA sulle prese; tipo A per uffici con alimentatori; CEI EN 61008 | Tasto T una volta al mese, riarmo |
| Magnetotermico (MCB) | Scatta per sovraccarico (termico) e cortocircuito (magnetico) | Curve B, C, D; C16 sulle prese; CEI EN 60898-1 | Riarmo una volta; se riscatta, tecnico |
| Magnetotermico differenziale (RCBO) | Le due funzioni in un modulo | CEI EN 61009 | Come sopra |
| SPD (limitatore di sovratensioni) | Scarica a terra i picchi | Tipo 1, 2, 3; CEI EN 61643-11 | Segnalare la finestrella rossa |
| Circuito o linea | Gruppo di prese o luci protetto da un interruttore | Etichettare | |
| Cassetta di derivazione | Scatola dove i cavi si uniscono con morsetti | Deve restare accessibile (CEI 64-8) | Non aprirla |
| Messa a terra | Collegamento delle masse alla terra | Verifica ogni 5 anni negli uffici (DPR 462/2001) | Nulla; è del tecnico |
| Potenza contrattuale | Potenza massima dal contatore | Nel contratto di fornitura | Chiedere l'aumento al fornitore |
| DM 37/2008 | Decreto sugli impianti negli edifici | Progetto oltre 200 m² o 6 kW; dichiarazione di conformità | Conservare la DiCo |
I termini del quadro sono approfonditi nella guida sul quadro elettrico di un piccolo ufficio e nella guida su differenziale e magnetotermico.
Cavi e connettori: sigle sulla guaina e sui connettori
| Sigla | Cosa significa | Dove si trova |
|---|---|---|
| H05VV-F | Cavo armonizzato da 300/500 V, PVC, flessibile | Multiprese, prolunghe da interno, cavi IEC |
| H07RN-F | Cavo da 450/750 V in gomma, per esterno e uso pesante | Prolunghe da esterno, avvolgicavo |
| 3G1,5 | Tre conduttori da 1,5 mm², uno di terra (G) | Cavi da 16 A |
| 3G0,75 / 3G1,0 | Tre conduttori da 0,75 o 1 mm² | Cavi IEC C13 da 10 A |
| IP44, IP54, IP67 | Grado di protezione da solidi e liquidi (IEC 60529) | Prolunghe da esterno, prese industriali |
| LSZH / LSHF | Guaina a basso fumo senza alogeni | Cavi di rete e di energia nelle installazioni fisse |
| Cca-s1b,d1,a1 | Classe di reazione al fuoco secondo il CPR | Cavi di rete per dorsali e luoghi affollati |
| C13/C14, C19/C20, C7/C8, C5/C6 | Connettori per apparecchi IEC 60320: 10 A, 16 A, 2,5 A senza terra, 2,5 A con terra | Cavi di PC, server, alimentatori |
| IEC 60309 (CEE) | Spine industriali; blu 230 V, rosse 400 V | Magazzino, UPS grandi |
| PDU | Multipresa da rack con prese C13 e C19 | Armadi rack |
| Cat 5e, 6, 6A | Categorie dei cavi di rete | Cablaggio |
| U/UTP, F/UTP, S/FTP | Schermature dei cavi di rete | Cablaggio |
| EN 50085 | Norma delle canaline per cavi elettrici | Canaline a parete e battiscopa |
Le sigle dei cavi mobili sono spiegate nelle guide sulle prolunghe da esterno e il grado IP e sui cavi di alimentazione IEC; quelle dei cavi fissi nella guida sui cavi LSZH e LSHF; i connettori industriali e le PDU nella guida sui connettori multipolari.
Gruppi di continuità e alimentazione: VA, AVR, line-interactive
| Termine | Cosa significa | Nota pratica |
|---|---|---|
| UPS (gruppo di continuità) | Apparecchio con batteria che alimenta il carico quando manca la rete | Si dimensiona sui watt reali, non sulle prese |
| VA / W | Potenza apparente e reale dell'UPS | Un UPS da 1000 VA fornisce meno di 1000 W |
| AVR | Regolazione automatica di tensione | Corregge tensioni basse senza usare la batteria |
| Line-interactive | UPS con AVR che passa in batteria quando serve | Per postazioni, casse, rack piccoli |
| Online (doppia conversione) | UPS che alimenta sempre dall'inverter | Per server e apparecchi sensibili |
| Autonomia | Minuti in batteria al carico dichiarato | Serve a spegnere in ordine, non a lavorare |
| Bypass | Alimentazione diretta dalla rete escludendo l'UPS | Per manutenzione |
| Backfeed (retroalimentazione) | Tensione rimandata dall'UPS verso l'ingresso | Protezione richiesta dalla CEI EN 62040-1 |
| Standby | Consumo in attesa di un apparecchio spento | Limite di 0,5 W per gli apparecchi nuovi (regolamento 2023/826) |
| Power Delivery (PD) | Standard USB di ricarica fino a 100 W (240 W in gamma estesa) | Porte USB-C delle multiprese |
Il dimensionamento è nella guida sul gruppo di continuità: come dimensionarlo; il collegamento nella guida su collegare un UPS al quadro elettrico.
Marchi e certificazioni: CE, IMQ, ENEC
| Sigla | Cosa attesta | Chi la rilascia |
|---|---|---|
| CE | Il fabbricante dichiara la conformità alle direttive europee | Il fabbricante (autodichiarazione) |
| IMQ | Prove di laboratorio secondo le norme CEI/EN, con sorveglianza | Istituto Italiano del Marchio di Qualità |
| ENEC | Conformità alle norme EN con prove di terza parte | Rete europea di organismi |
| VDE, GS, TÜV | Prove di terza parte, origine tedesca | Organismi tedeschi |
| HAR | Cavo conforme alle norme armonizzate | Accordo europeo per i cavi |
| DoP | Dichiarazione di prestazione, per i cavi sotto il CPR | Il fabbricante |
| RAEE | Rifiuti di apparecchiature elettriche ed elettroniche; simbolo del bidone barrato | D.Lgs. 49/2014 |
| GPSR | Regolamento sulla sicurezza generale dei prodotti, dal 13 dicembre 2024 | Unione europea |
La differenza fra dichiarazione e certificazione è spiegata nella guida sulla certificazione CE sui prodotti elettrici.
Come si legge un'etichetta: due esempi
L'etichetta di una multipresa
«250 V~ 16 A 3680 W max, prese universali 10/16 A Schuko, cavo H05VV-F 3G1,5 mm² 3 m, interruttore bipolare luminoso, protezione sovratensioni 1200 J, CE, IMQ». Si legge così: tensione nominale 250 V in corrente alternata (la tilde), corrente massima del blocco 16 A, cioè 3680 W sommati; le prese accettano spine italiane da 10 e 16 A e Schuko; il cavo è in PVC da interno con tre conduttori da 1,5 mm² (giusti per 16 A) e lungo 3 metri; l'interruttore apre fase e neutro e ha la spia; il varistore assorbe fino a 1200 joule; il prodotto è dichiarato conforme dal fabbricante e provato da IMQ.
L'etichetta di un gruppo di continuità
«UPS line-interactive 1000 VA / 600 W, AVR, ingresso Schuko 230 V 50 Hz, 4 uscite C13 con batteria, 2 uscite C13 solo protezione, USB, standby 0,5 W». Si legge così: fornisce fino a 1000 VA di potenza apparente e 600 W di potenza reale, quindi un fattore di potenza di 0,6; corregge le tensioni basse senza usare la batteria; si collega a una presa a muro; quattro prese IEC C13 (10 A) restano alimentate in blackout, due sono solo protette dai picchi; la porta USB serve al software di spegnimento ordinato; a riposo consuma entro il limite del regolamento europeo.
Quanto costano gli strumenti per misurare le grandezze del glossario
| Tipo | Prezzo più basso | Prezzo tipico | Fascia alta | In stock | Fascia |
|---|---|---|---|---|---|
| Multimetro | 25,55 € | 27,07 € | 27,07 € | 2 | ████████████ |
| Morsetti elettrici | 9,19 € | 9,39 € | 9,39 € | 2 | ████········ |
| Nastro isolante | 2,63 € | 5,67 € | 9,45 € | 5 | ███········· |
Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

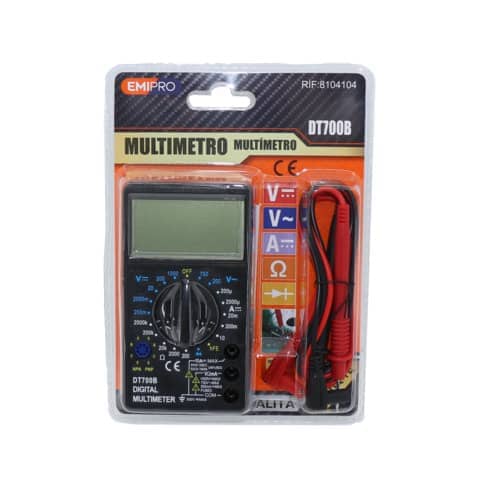

Un multimetro misura volt, ampere in continua e ohm (per la continuità della terra di una prolunga); i watt e i chilowattora di un apparecchio si leggono con una presa con misuratore, come spiega la guida sulle prese smart con misurazione dei consumi. Il prezzo del multimetro sale con la categoria di misura (CAT III per lavorare sulle prese) e con la funzione True RMS; per un ufficio la fascia bassa basta.
Da dove cominciare
Con i termini di questo glossario si legge l'etichetta di una multipresa, di un cavo e di un UPS e si sceglie senza adattatori e senza sorprese: per la scrivania una multipresa da 16 A con prese universali e cavo 3G1,5, per il rack un UPS dimensionato in watt con uscite C13. Il catalogo è nella categoria Connessioni e materiale elettrico dello shop; la guida di riferimento del gruppo è quella sulle ciabatte con protezione da sovratensione, e per l'ordine dei cavi quelle sulle fascette e organizer per cavi e sulle canaline da parete o da battiscopa.
Domande frequenti
Quanti watt sono 16 ampere?
3680 W a 230 V: watt = volt × ampere. Una presa o una multipresa da 16 A regge fino a quella potenza sommata; una da 10 A fino a 2300 W.
Che differenza c'è fra VA e W sull'UPS?
I VA sono la potenza apparente, i W quella reale che l'UPS può fornire; il rapporto è il fattore di potenza, spesso fra 0,6 e 0,9. L'UPS si sceglie sui watt reali del carico con margine, non sui VA della confezione.
Schuko e bipasso sono la stessa cosa?
No: la Schuko è la spina tedesca da 16 A con contatti di terra laterali; la bipasso è una presa italiana che accetta le spine italiane da 10 e 16 A ma non la Schuko. La presa che accetta tutto si chiama universale.
Cosa vuol dire IP44 su una prolunga?
Che la presa è protetta da corpi solidi da 1 mm e da spruzzi d'acqua da ogni direzione, secondo la norma IEC 60529: basta per balcone e cortile riparato. Per la polvere del magazzino serve IP54.
Il differenziale e il salvavita sono la stessa cosa?
Sì: «salvavita» è il nome commerciale entrato nell'uso per l'interruttore differenziale, che scatta quando una corrente di 30 mA fugge verso terra. Il magnetotermico è un dispositivo diverso, che protegge i cavi dal sovraccarico.
Cosa significa H05VV-F sul cavo della multipresa?
Cavo armonizzato europeo da 300/500 V, con isolante e guaina in PVC, a conduttori flessibili: è il cavo da interno delle multiprese e dei cavi IEC. Per l'esterno serve H07RN-F in gomma.
C13 e C14 sono lo stesso connettore?
No: sono le due metà della stessa coppia della norma IEC 60320, il C13 all'estremità del cavo e il C14 sull'apparecchio o sulla PDU. Il numero dispari riceve corrente, il pari la dà; la coppia porta 10 A.
Dove leggo i watt di un apparecchio?
Sulla targhetta dietro o sotto, oppure sull'alimentatore: la voce «input» o «ingresso» riporta tensione, frequenza e corrente o potenza massima assorbita. Se compare solo la corrente in ampere, i watt si ottengono moltiplicando per 230.
