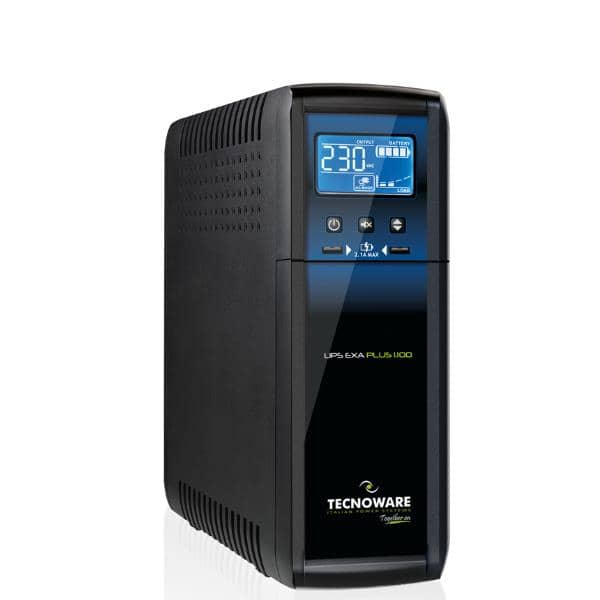

Collegare un UPS al quadro elettrico: cosa NON fare da soli

Un UPS fino a circa 3 kVA si collega a una presa a muro da 16 A come qualunque apparecchio e non tocca il quadro: lo può fare chiunque, con la sola accortezza di usare una presa propria, non una multipresa, e di non mettere a valle stampanti laser o stufe. Oltre quella potenza l'UPS ha morsetti di ingresso e uscita al posto della spina, e il collegamento al quadro con il suo interruttore dedicato, il bypass di manutenzione e le etichette di avvertimento è un lavoro sull'impianto che il DM 37/2008 riserva a un'impresa abilitata. Un UPS collegato male non protegge, e nel caso peggiore rimanda tensione sull'impianto mentre un elettricista lo crede spento. Questa guida spiega dove finisce il fai-da-te, cosa fa il tecnico, quali dispositivi servono nel quadro e cosa verificare prima di comprare.

Collegare l'UPS alla presa o al quadro: dove passa il confine

Il limite dei 3 kVA dipende dall'aritmetica: 3000 VA a 230 V sono circa 13 A, entro i 16 A di una presa Schuko; oltre, la spina non regge e il costruttore fornisce i morsetti. Il modello, la potenza e l'autonomia si scelgono prima, con la guida sul gruppo di continuità: come dimensionarlo; la differenza fra line-interactive e online, che decide anche il tipo di installazione, è nella guida su UPS line-interactive o online per un server.

L'UPS da presa: le regole che restano

Anche l'UPS da presa ha regole che non sono nel quadro ma nel manuale. Va su una presa a muro propria e non su una multipresa, perché in ricarica assorbe il carico più la corrente per la batteria; a valle non vanno stampanti laser (il picco del fusore manda in sovraccarico l'inverter), stufe, condizionatori o multiprese con varistore, che molti produttori sconsigliano sull'uscita in batteria. Le prese di uscita sono spesso IEC C13 e non italiane: servono cavi C13-C14 o una PDU, come spiega la guida sui cavi di alimentazione IEC. Il cavo USB o di rete verso il server, con il software di spegnimento, è la parte che fa la differenza fra un UPS che tiene acceso per dieci minuti e uno che spegne il server in modo ordinato prima che la batteria finisca.

Cosa fa il tecnico con un UPS a collegamento fisso

Un UPS con morsetti si inserisce fra il quadro e i circuiti da proteggere: l'ingresso arriva da un interruttore dedicato, l'uscita alimenta un sottoquadro o un gruppo di prese «privilegiate», di solito quelle del rack, con il proprio differenziale e i propri magnetotermici. Tre elementi sono obbligatori o richiesti dai costruttori.

1. Interruttore di ingresso dedicato, dimensionato sulla corrente massima di ingresso dell'UPS (carico più ricarica), con differenziale del tipo indicato nel manuale, quasi sempre A o B per gli UPS con raddrizzatore.
2. Bypass di manutenzione esterno: un commutatore che alimenta i carichi direttamente dalla rete mentre l'UPS viene sostituito o riparato, senza spegnere il rack. Senza bypass ogni intervento sull'UPS è un blackout programmato.
3. Protezione e segnalazione della retroalimentazione: la norma di sicurezza CEI EN 62040-1 chiede che l'UPS non rimandi tensione sui morsetti di ingresso quando la rete manca (protezione da backfeed) e che all'ingresso ci sia un'etichetta che avverta chi lavora sul quadro che il circuito può essere in tensione dall'UPS. In un impianto senza questa protezione, un elettricista che apre il generale trova i cavi ancora vivi.

A questi si aggiungono la messa a terra dell'UPS con conduttore dedicato, la gestione del neutro (alcuni UPS online lo interrompono, altri no, e il differenziale a valle deve essere coordinato), la sezione dei cavi sulla corrente di ingresso e non su quella nominale, e la dichiarazione di conformità al termine. Sono i termini che compaiono sul quadro dopo l'intervento, e sono spiegati nella guida sul quadro elettrico di un piccolo ufficio.

Perché un collegamento sbagliato danneggia UPS e impianto

Cosa verificare prima di comprare l'UPS

La scelta fra UPS da presa e a collegamento fisso si fa prima dell'acquisto, perché cambia il preventivo del tecnico e i tempi.

1. Spina o morsetti: la scheda tecnica riporta il tipo di ingresso; fino a 3 kVA con spina Schuko o IEC C20, oltre morsettiera o spina IEC 60309.
2. Corrente massima di ingresso: è il dato per l'interruttore e i cavi; è superiore alla corrente di uscita perché include la ricarica.
3. Tipo di differenziale richiesto e corrente di dispersione: sono nel manuale di installazione; un UPS che dichiara una dispersione elevata va su un circuito proprio.
4. Prese di uscita: quante IEC C13 e C19, se ci sono prese Schuko, se serve una PDU.
5. Bypass di manutenzione: interno, esterno opzionale o assente; per i rack che non possono spegnersi, esterno.
6. Porta di comunicazione: USB, seriale o scheda di rete per lo spegnimento ordinato dei server.
7. Locale: temperatura, ricambio d'aria, spazio per la sostituzione delle batterie, che è l'intervento periodico più frequente, come spiega la guida sulle batterie di ricambio per UPS.

Quale configurazione per ogni ufficio

Il rack piccolo è il caso più comune negli uffici e resta nel fai-da-te per il collegamento, purché la presa sia dedicata; la distribuzione a valle, con PDU e cavi IEC, è nella guida sui connettori multipolari in ufficio e in magazzino.

Cosa fa l'utente e cosa non fa

L'utente collega la spina, il cavo dati e il software di spegnimento, prova l'autonomia staccando la spina dalla presa una volta al trimestre (con il rack sotto controllo), sostituisce le batterie se il modello lo consente a caldo e legge gli allarmi. Non apre il quadro per aggiungere un interruttore, non collega morsetti, non ponticella il bypass, non modifica il cavo di alimentazione per farlo entrare in una presa diversa, non collega l'uscita dell'UPS a una presa a muro con un cavo maschio-maschio per «alimentare la stanza» (una configurazione che manda tensione sull'impianto senza protezione ed è pericolosa per chiunque tocchi una presa). Se il generale del quadro va aperto per lavori, l'utente avvisa il tecnico che c'è un UPS e dove.

Errori da evitare

1. Collegare l'UPS a una multipresa. In ricarica assorbe più del carico e la multipresa scalda; serve la presa a muro.
2. Mettere la stampante laser sotto UPS. Il picco del fusore manda in sovraccarico l'inverter e accorcia la vita delle batterie.
3. Comprare un UPS a morsetti senza preventivo del tecnico. Il collegamento costa e richiede il bypass.
4. Rinunciare al bypass di manutenzione per risparmiare: la prima sostituzione delle batterie diventa un fermo.
5. Dimenticare l'etichetta di retroalimentazione sul quadro: chi lavora sull'impianto deve sapere che c'è un UPS.
6. Non collegare il cavo dati. Senza spegnimento ordinato l'autonomia serve solo a rimandare il blackout di dieci minuti.
7. Chiudere l'UPS in un armadio senza aria. Le batterie al piombo invecchiano con il caldo.

Quanto costa un UPS

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Il prezzo sale con la potenza in VA, con la tecnologia (online a doppia conversione più del line-interactive), con l'autonomia (batterie in più o moduli esterni), con la scheda di rete e con il formato rack. La fascia bassa copre la postazione singola e il router; per cassa e piccolo server serve la fascia tipica con AVR e porta USB; il rack di reparto è nella fascia alta, e a quel punto il costo del collegamento fisso, del bypass e della dichiarazione di conformità va aggiunto al preventivo. I modelli a morsetti oltre i 3 kVA si acquistano di solito con l'installazione.

Glossario delle sigle

• VA (voltampere): potenza apparente dell'UPS; i watt reali sono inferiori, secondo il fattore di potenza dichiarato.
• Line-interactive: UPS che regola la tensione (AVR) e passa in batteria quando la rete manca.
• Online (doppia conversione): UPS che alimenta sempre dall'inverter, senza tempo di commutazione (classe VFI della CEI EN 62040-3).
• Bypass di manutenzione: commutatore che alimenta i carichi dalla rete escludendo l'UPS.
• Backfeed (retroalimentazione): tensione rimandata dall'UPS verso l'ingresso a rete assente; la CEI EN 62040-1 ne richiede la protezione e la segnalazione.
• IEC C13/C14, C19/C20: connettori di uscita e ingresso degli UPS, da 10 A e da 16 A.
• IEC 60309: spine industriali, usate per gli UPS da 32 A.
• DM 37/2008: decreto sugli impianti negli edifici; lavori da imprese abilitate con dichiarazione di conformità.
• DiCo: dichiarazione di conformità.
• PDU: unità di distribuzione da rack, a valle dell'UPS.

Da dove cominciare

Per un ufficio con un rack piccolo la scelta concreta è un UPS line-interactive o online da 1,5-3 kVA con spina, su una presa dedicata, con cavo dati e software di spegnimento; oltre i 3 kVA si parte dal preventivo del tecnico per interruttore dedicato, bypass ed etichette. I gruppi di continuità sono nella categoria Gruppi di continuità dello shop. Per il materiale elettrico delle postazioni la guida di riferimento del gruppo è quella sulle ciabatte con protezione da sovratensione.
