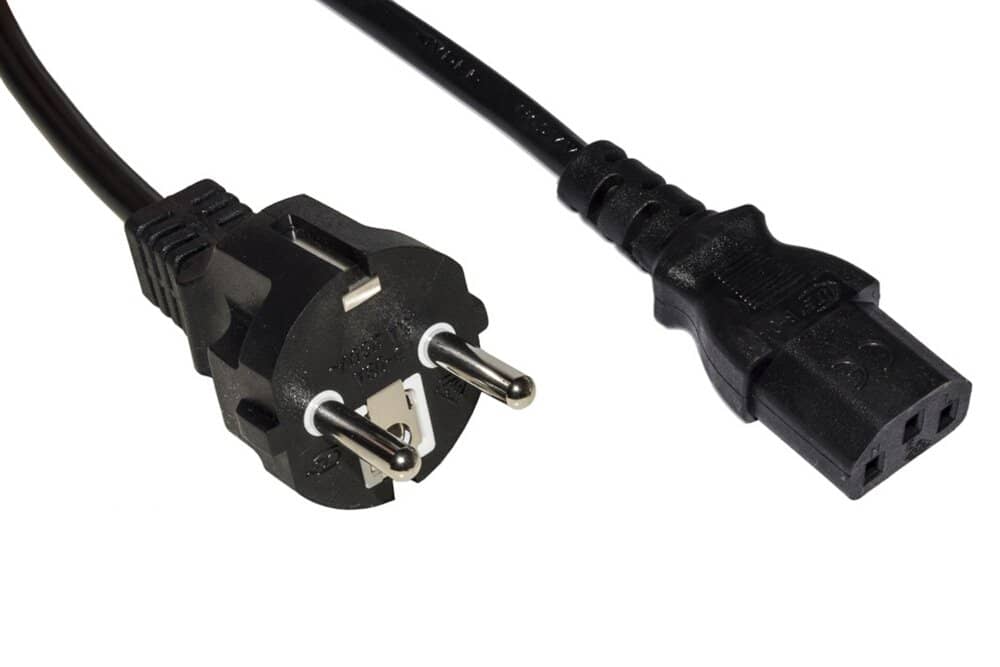

Cavi di alimentazione IEC: i connettori più comuni da ufficio

Il cavo di alimentazione di PC, monitor e stampanti ha quasi sempre un connettore IEC C13 da 10 A con tre contatti e terra; gli alimentatori esterni piccoli usano il C7 «a otto» da 2,5 A senza terra o il C5 «a trifoglio» da 2,5 A con terra; server, UPS e PDU da rack usano il C19 da 16 A; le stampanti laser e i bollitori il C15 con la tacca, che regge fino a 120 gradi. La sigla del connettore è la prima cosa da guardare, la seconda è la spina (Schuko o italiana), la terza la lunghezza. In un ufficio conviene tenere di scorta due cavi C13 con spina Schuko da 1,8 metri, un C7 e un C5: risolvono nove sostituzioni su dieci. Questa guida spiega come riconoscere ogni connettore, cosa dicono portata e sezione, quando serve una prolunga C13-C14 e quali cavi vanno nel rack.

I connettori dei cavi di alimentazione IEC 60320: come si riconoscono

La norma IEC 60320 (in Italia CEI EN 60320) definisce i connettori per apparecchi con numeri pari per la parte che dà corrente (la presa, sul cavo o sulla PDU) e dispari per quella che la riceve (la spina, sull'apparecchio o all'estremità del cavo). Il cavo che alimenta un PC ha quindi un C13 all'estremità e si infila nel C14 dell'apparecchio.

Un C13 e un C7 non si confondono, ma un C13 e un C15 sì: il C15 ha la tacca e serve dove l'apparecchio scalda, e il suo connettore C16 sull'apparecchio rifiuta il C13 normale, per impedire che un cavo con contatti da 70 gradi finisca su una stampante o un bollitore. Il C5 e il C7 si confondono da lontano: il C5 ha tre foglie e la terra, il C7 due cerchi e nessuna terra, e un alimentatore con ingresso C6 non accetta un cavo C7.

Cosa cambia con la terra

I cavi C13, C15, C19 e C5 hanno tre conduttori e portano la terra all'apparecchio, che è di classe I e ne ha bisogno per la protezione del differenziale; i cavi C7 e C17 hanno due conduttori e alimentano apparecchi di classe II con doppio isolamento, riconoscibili dal simbolo del doppio quadrato sull'etichetta. Un apparecchio con ingresso C14 non si alimenta con un adattatore da C7, perché resterebbe senza terra.

Quale spina serve: Schuko, italiana da 10 A o italiana da 16 A

L'altra estremità del cavo è la spina, e in Italia è il punto in cui un cavo giusto non entra nella presa sbagliata. La maggior parte dei cavi C13 in dotazione a PC e monitor ha la spina Schuko (CEE 7/7, da 16 A con spinotti da 4,8 mm), che entra nelle prese Schuko, bipasso e universali ma non nelle prese italiane da 10 A; i cavi con spina italiana da 10 A (CEI 23-50, spinotti da 4 mm) entrano in tutte le prese italiane e bipasso ma non nelle Schuko pure.

La multipresa con prese universali elimina il problema sulla scrivania, come spiega la guida pillar sulle ciabatte con protezione da sovratensione; nel rack il problema non esiste perché i cavi vanno da C13 a C14 senza spine domestiche.

Sezione, lunghezza e sigla del cavo

Sulla guaina del cavo compare la sigla armonizzata, per esempio H05VV-F 3G0,75 o 3G1,0: H05 indica un cavo da 300/500 V, VV la guaina e l'isolante in PVC, F i conduttori flessibili, 3G tre conduttori di cui uno giallo-verde di terra, e l'ultimo numero la sezione in millimetri quadrati. Per un cavo C13 da 10 A la sezione è 0,75 o 1 mm²; per un cavo C19 da 16 A serve 1,5 mm². Un cavo C13 con 3G0,5 mm², comune nei prodotti economici, va bene per un monitor e non per una workstation.

La lunghezza si sceglie sul percorso reale: un cavo lungo arrotolato sotto la scrivania è un rischio di inciampo e una fonte di calore se il carico è alto, un cavo corto tira il connettore e lo sfila. Nel rack i cavi da 0,5 o 1 metro tengono i montanti puliti e si etichettano meglio, come spiega la guida su come etichettare i cavi in un armadio rack.

I cavi angolati e quelli con blocco

Il C13 esiste in versione angolata a destra, a sinistra, verso l'alto o verso il basso, per gli apparecchi montati a filo di parete o dentro armadi stretti: il verso dell'angolo si sceglie guardando dove sta la presa sull'apparecchio. I cavi con connettore bloccante (con linguetta o molla) non si sfilano per urto e sono la scelta per server e switch nel rack. Le prolunghe C14-C13 da 1-2 metri allungano un cavo di dotazione senza cambiarlo e servono per collegare all'UPS un apparecchio con cavo corto.

Quali cavi tenere di scorta in ufficio

Un cavo IEC si danneggia per schiacciamento della guaina, per la spina piegata da una sedia o per il connettore allentato che scalda; il ricambio costa poco e blocca un apparecchio finché non arriva. La scorta sensata dipende dalle apparecchiature.

I cavi si conservano in una scatola etichettata per tipo, non in un fascio: il C5 e il C7 sono i primi a sparire. Il collegamento dell'UPS con i suoi cavi C13 e C19 è descritto nella guida su collegare un UPS al quadro elettrico e la scelta della PDU nella guida sui connettori multipolari in ufficio e in magazzino. L'alimentatore interno del PC, che sta a valle del C14, è trattato nella guida sugli alimentatori per PC e la certificazione 80 Plus.

Errori da evitare

1. Forzare un C13 in un C16. L'apparecchio richiede un C15 con contatti da 120 gradi; la tacca non è un difetto.
2. Comprare un cavo C7 per un alimentatore C6. Il trifoglio ha la terra e non accetta il cavo a otto.
3. Usare un cavo 3G0,5 mm² per una workstation o una stampante laser. Serve almeno 1 mm²; il cavo sottile scalda.
4. Alimentare un apparecchio da 16 A con un cavo C13. Il C13 è da 10 A: serve C19 con 1,5 mm².
5. Collegare all'UPS con adattatori Schuko-C13 a cascata. Meglio un cavo C14-C13 diretto.
6. Arrotolare il cavo in eccesso sotto la scrivania. Si sceglie la lunghezza giusta, si fissa il resto con fascette a strappo.
7. Riparare un cavo con il nastro isolante. Un cavo IEC danneggiato si sostituisce.

Quanto costa un cavo di alimentazione IEC

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

I prezzi tipici e la fascia alta delle righe «Cavo IEC» risentono di apparecchi (UPS, PDU, alimentatori) che compaiono nella ricerca per sigla: il prezzo di un cavo di alimentazione singolo è quello della prima riga e della prolunga C13-C14. Fanno salire il prezzo la lunghezza, la sezione da 1,5 mm² dei cavi C19, il connettore angolato o con blocco e la guaina LSZH per i data center. La fascia bassa basta per monitor e switch; per workstation, stampanti e rack conviene la fascia tipica con sezione da 1 mm² e marchio di certificazione sulla spina.

Glossario delle sigle

• IEC 60320: norma dei connettori per apparecchi; numeri dispari per il lato che riceve corrente, pari per il lato che la dà.
• C13/C14: connettore da 10 A con terra, il più diffuso.
• C15/C16: come C13 con tacca, contatti da 120 gradi, per apparecchi che scaldano.
• C19/C20: connettore da 16 A con terra, per server, UPS e PDU.
• C7/C8: connettore «a otto» da 2,5 A senza terra.
• C5/C6: connettore «a trifoglio» da 2,5 A con terra.
• Classe I / Classe II: apparecchi con terra / con doppio isolamento (simbolo del doppio quadrato).
• H05VV-F 3G1,0: cavo in PVC da 300/500 V con tre conduttori da 1 mm², uno di terra.
• Schuko CEE 7/7: spina da 16 A con contatti di terra laterali, non compatibile con le prese italiane da 10 A.
• CEI 23-50: norma delle spine italiane da 10 e 16 A.
• Prolunga C14-C13: cavo con presa C13 da un lato e spina C14 dall'altro, per allungare un cavo IEC o collegarsi a un UPS.

Da dove cominciare

Per un ufficio la scorta concreta è due cavi Schuko-C13 da 1,8 metri con sezione da 1 mm², un cavo C5, un cavo C7 e, se c'è un rack, due cavi C14-C13 da 1 metro; per le stampanti laser si verifica se l'ingresso è C16 e si tiene un C15. I cavi di alimentazione e le prolunghe IEC sono nella categoria Connessioni e materiale elettrico dello shop. Le altre sigle delle etichette sono spiegate nel glossario elettrico di base.
