Cablaggio in rame o in fibra per un ufficio su più piani

Un ufficio su più piani si cabla con una dorsale verticale in fibra ottica fra gli armadi di piano e con il rame (CAT6 o CAT6A) solo dall'armadio alle prese delle scrivanie. Il motivo è una misura: un collegamento in rame per reti dati non può superare i 100 metri fra apparato attivo e presa utente, tratte e bretelle comprese, e sommando il percorso verticale a quello orizzontale un edificio di tre piani supera facilmente questo limite. La fibra multimodale OM3 o OM4 copre le distanze interne di qualsiasi edificio, a 1 o 10 Gbit/s, con un costo per tratta oggi paragonabile a quello del rame; la monomodale OS2 serve solo fra edifici diversi. Questa guida spiega come si struttura il cablaggio per piani, quale fibra e quali moduli scegliere per la dorsale, quale rame per la distribuzione, quanti armadi servono, cosa cambia per un edificio di due piani rispetto a uno di sei, quali errori evitare e quanto costano i componenti nel catalogo initpc.

Perché il cablaggio su più piani si divide in dorsale e distribuzione

Le norme del cablaggio strutturato (ISO/IEC 11801 e la sua versione europea EN 50173) dividono l'impianto in tre parti: la dorsale di edificio (building backbone), che collega il locale tecnico principale agli armadi di piano; la distribuzione orizzontale, che va dall'armadio di piano alle prese utente; e le bretelle che collegano prese e apparati. Per la distribuzione orizzontale in rame la norma fissa un canale massimo di 100 metri: 90 metri di cavo fisso (permanent link) più 10 metri complessivi di bretelle. Il vincolo vale per ogni collegamento, e non si aggira con cavi di categoria superiore.

Da qui la struttura per piani: ogni piano ha un armadio con uno switch, le prese del piano arrivano a quell'armadio in rame entro i 90 metri, e gli armadi di piano si collegano fra loro e al locale tecnico principale con la dorsale in fibra, che non ha il limite dei 100 metri. Il glossario delle parti dell'impianto è in glossario del cablaggio: patch panel, permanent e channel link.

Cosa succede senza dorsale in fibra

Un edificio di due piani con un solo switch centrale e cavi in rame da 80-95 metri funziona finché le bretelle restano corte e nessuno sposta una scrivania; al primo spostamento il canale supera i 100 metri e la porta comincia a perdere pacchetti o a negoziare a 100 Mbit/s. In più tutti i cavi convergono in un solo punto, quindi un guasto o un intervento sullo switch ferma l'intero edificio. La struttura per piani isola i guasti: un piano fermo non tocca gli altri, e l'aggiunta di prese su un piano non richiede di toccare la dorsale.

Quale fibra per la dorsale fra i piani: OM3, OM4 o OS2

La fibra multimodale ha un nucleo da 50 micron (62,5 micron nella vecchia OM1) e usa sorgenti economiche (VCSEL a 850 nanometri); la monomodale ha un nucleo da 9 micron e sorgenti laser a 1310 o 1550 nanometri, più costose ma capaci di decine di chilometri. Per una dorsale interna la differenza si gioca su distanza, banda futura e costo dei moduli ottici.

Le distanze sono quelle delle norme IEEE 802.3 per ciascuna interfaccia. Per una dorsale interna di poche decine o centinaia di metri l'OM4 è la scelta con il miglior rapporto fra costo e margine: le bretelle e i cavi OM4 costano poco più dell'OM3, e i moduli ottici multimodali (SR) restano i più economici. L'OS2 in un edificio singolo si giustifica solo quando la dorsale supera i 400 metri o quando si progetta già per 100 Gbit/s; in tutti gli altri casi si pagano moduli monomodali più cari senza vantaggio. Il confronto generale fra i due mezzi, senza il vincolo dei piani, è in cablaggio strutturato in fibra o in rame: come si sceglie; i casi in cui la fibra serve anche a un ufficio piccolo sono in cavi in fibra ottica: quando servono in un piccolo ufficio.

Quante fibre posare

Un collegamento Ethernet su fibra usa due fibre (una per direzione). Una dorsale si posa però con cavi da 12 o 24 fibre: il costo del cavo è una piccola parte del costo della posa, e le fibre in più servono ai collegamenti ridondanti, ai futuri aumenti di banda e ad altri servizi (telecamere, controllo accessi, un secondo switch). La regola pratica è posare almeno il doppio delle fibre necessarie al primo giorno. Le terminazioni si fanno con giunzioni a fusione su pigtail o con connettori preintestati, come spiegato in giunzioni in fibra ottica: cosa sono e quando servono.

Connettori e moduli

Nei cassetti ottici degli armadi la fibra termina su connettori LC (ferula da 1,25 millimetri, aggancio push-pull), lo standard dei moduli SFP; i vecchi impianti usano SC (ferula da 2,5 millimetri) o ST (a baionetta). La lucidatura è UPC (Ultra Physical Contact, connettore blu) per le reti dati; la APC (Angled Physical Contact, connettore verde, faccia a 8 gradi) è degli impianti di telecomunicazione e non va accoppiata alla UPC. Lo switch di ogni piano riceve la dorsale su una porta SFP (1 Gbit/s) o SFP+ (10 Gbit/s): il modulo va scelto per il tipo di fibra (SR per multimodale, LR per monomodale) e compatibile con la marca dello switch. Come si organizza la fibra nell'armadio è in patch panel e presa utente: il cablaggio visto dal lato fibra.

Quale rame per la distribuzione sui piani

Dall'armadio di piano alle prese il rame resta la scelta giusta: costa meno per presa, si termina con attrezzi semplici e trasporta l'alimentazione PoE (Power over Ethernet) per telefoni IP, access point e telecamere, cosa che la fibra non può fare.

Il cavo fisso nel muro deve essere in rame pieno, conduttore solido, non CCA (Copper Clad Aluminum, alluminio ramato): con il CCA il PoE scalda e la tratta a 90 metri non passa la certificazione. La differenza fra la categoria stampata sulla guaina e quella misurata è spiegata in certificazione dei cavi di rete: categoria dichiarata o reale; quando serve il cavo schermato, per esempio nei cavedi che ospitano anche i cavi di potenza, in certificazione EMI e schermatura dei cavi dati: quando serve. Il confronto fra le categorie dal punto di vista dell'utente è in cavi di rete Ethernet: CAT5e, CAT6, CAT6A, quale serve davvero.

Il vincolo della norma CPR sui cavi posati

I cavi posati in modo permanente negli edifici rientrano nel Regolamento europeo dei prodotti da costruzione (CPR, Regolamento UE 305/2011) e devono riportare l'Euroclasse di reazione al fuoco (da Aca a Fca); in Italia la norma CEI UNEL 35016 indica la classe minima per ambiente. La classe minima dipende dalla destinazione dell'edificio: dalla Eca per i locali a basso rischio alle classi Cca e B2ca per i luoghi affollati o a maggior rischio di incendio, secondo la tabella della norma. Il cavo a bobina da posare deve avere l'Euroclasse stampata sulla guaina e la dichiarazione di prestazione del produttore, mentre le bretelle e i cavi mobili ne sono esclusi.

Quanti armadi servono e come si dimensionano

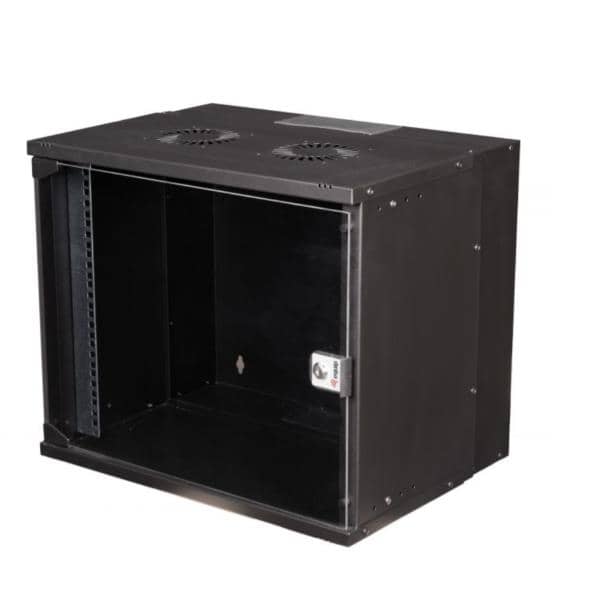

Ogni piano ha il suo armadio (o un rack a muro per i piani piccoli) con lo switch di piano, il patch panel in rame per le prese e il cassetto ottico per la dorsale. Il locale tecnico principale, di solito al piano dove arrivano la linea internet e il server, ospita l'armadio più grande con router, firewall, switch principale, server o NAS e gruppo di continuità.

Le unità si contano con un margine di un terzo per le aggiunte; il calcolo dettagliato è in quante unità (U) servono per switch, patch panel e UPS in un rack e la scelta fra muro e pavimento in rack a muro o a pavimento: come si decide. Lo switch di ogni piano deve avere almeno due porte SFP/SFP+ per la dorsale: una per il collegamento principale e una per l'anello di ridondanza o per il futuro; quante porte in rame e se con PoE è spiegato in switch di rete: quante porte e quando serve il PoE.

Cosa cambia per un edificio di due, tre o sei piani

• Due piani, stessa scala, meno di 60 metri fra l'armadio e la presa più lontana. Può bastare un solo armadio e tutto in rame CAT6A, con un margine misurato in fase di progetto. La dorsale in fibra diventa consigliabile se i due piani hanno cavedi separati, se le prese superano le 48 o se è prevista una crescita.
• Tre o quattro piani. Un armadio per piano e dorsale in fibra OM4 a stella dal locale tecnico: ogni piano ha il suo collegamento diretto, così un guasto su una tratta ferma un piano solo.
• Cinque piani e oltre, o edifici con ali separate. Dorsale a stella con collegamento ridondante (secondo percorso in fibra verso il piano adiacente) e switch di piano in grado di gestire l'anello; per le ali distanti un armadio di zona intermedio, come descritto in consolidation point: a cosa serve in un cablaggio complesso.
• Edifici separati nello stesso cortile. Dorsale in fibra OS2 fra gli edifici, interrata o in canalina esterna con cavo per esterni: mai rame fra edifici, perché la differenza di potenziale di terra fra due impianti elettrici distinti può danneggiare gli switch.

Come si progetta il cablaggio per piani: checklist prima dell'ordine

1. Misurare la tratta più lunga di ogni piano dalla posizione dell'armadio alla presa più lontana, seguendo il percorso delle canaline: sotto i 90 metri con margine, altrimenti si sposta l'armadio o si aggiunge un armadio di zona.
2. Contare le prese per piano con due prese per postazione più quelle per stampanti, access point, telefoni e telecamere, e aggiungere il 30 per cento.
3. Decidere la categoria del rame (CAT6A per un impianto nuovo) e verificare l'Euroclasse CPR sul cavo a bobina.
4. Scegliere la fibra della dorsale (OM4 dentro l'edificio, OS2 fra edifici) e il numero di fibre (almeno 12 per tratta).
5. Verificare le porte SFP/SFP+ degli switch di piano e principale e comprare i moduli compatibili con la marca dello switch e con il tipo di fibra.
6. Dimensionare gli armadi con un terzo di unità libere e prevedere il gruppo di continuità almeno nel locale tecnico principale.
7. Richiedere la certificazione di ogni tratta in rame (permanent link) e la misura di attenuazione di ogni fibra (OTDR o power meter), con il rapporto di misura consegnato a fine lavori.
8. Etichettare prese, patch panel e cassetti ottici con lo stesso codice, come spiegato in patch panel: a cosa serve e come si organizzano le porte.

Errori da evitare

• Passare il rame fra due edifici o fra due impianti elettrici diversi: la differenza di potenziale di terra brucia le porte degli switch; fra edifici si posa fibra.
• Posare OM1 o OM2 perché «costa meno»: a 10 Gbit/s reggono 33 e 82 metri; la differenza di prezzo con l'OM4 è irrisoria rispetto alla posa.
• Comprare moduli SFP monomodali per una fibra multimodale (o viceversa): il collegamento non sale, oppure sale con errori.
• Posare un cavo di dorsale con 2 sole fibre: al primo bisogno di un secondo collegamento si riapre il cavedio.
• Ignorare il raggio di curvatura della fibra nei passacavi e nelle scatole: una curva stretta aumenta l'attenuazione e può rompere la fibra.
• Superare i 100 metri con bretelle lunghe: il canale è 90 metri di cavo fisso più 10 di bretelle in tutto, non 100 più le bretelle.
• Usare cavo CCA nel muro: non passa la certificazione e scalda con il PoE.

Quanto costano fibra, rame e armadi nel catalogo initpc

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Nelle bretelle in fibra il prezzo sale con la lunghezza, con il passaggio da OM3 a OM4 e soprattutto con la monomodale OS2; per una dorsale interna la fascia OM4 è quella giusta e la fascia bassa OM3 basta per i collegamenti brevi in armadio. Negli armadi il prezzo cresce con le unità, la profondità e le porte con serratura; nello switch con il numero di porte, il PoE e le porte SFP+ a 10 Gbit/s, che sono la voce da non tagliare se la dorsale deve durare. I cavi a bobina per la posa fissa e i moduli SFP vanno preventivati a parte, insieme alla manodopera e alla certificazione, che in un impianto per piani sono la parte più consistente della spesa.

Glossario delle sigle citate

• ISO/IEC 11801 / EN 50173: norme del cablaggio strutturato che definiscono dorsale, distribuzione orizzontale e i 100 metri del canale in rame.
• Permanent link: i 90 metri di cavo fisso fra patch panel e presa; channel link: il canale completo con le bretelle, 100 metri.
• OM3, OM4, OM5: classi di fibra multimodale da 50 micron ottimizzate per laser; OS2: fibra monomodale da 9 micron.
• 1000BASE-SX / 10GBASE-SR: interfacce Ethernet a 1 e 10 Gbit/s su fibra multimodale a 850 nanometri; LX / LR: le equivalenti su monomodale.
• SFP / SFP+: moduli ottici estraibili da 1 e 10 Gbit/s che si inseriscono nelle porte dello switch.
• LC, SC, ST: connettori ottici; il LC (ferula 1,25 millimetri) è lo standard attuale.
• UPC / APC: lucidatura del connettore, blu dritta per le reti dati, verde a 8 gradi per le telecomunicazioni; non si accoppiano fra loro.
• CPR / Euroclasse: Regolamento UE 305/2011 e classi di reazione al fuoco (Aca-Fca) obbligatorie sui cavi posati negli edifici.
• CCA: Copper Clad Aluminum, conduttore in alluminio ramato da evitare nel cablaggio fisso.
• PoE: Power over Ethernet, alimentazione degli apparati sul cavo in rame; non esiste sulla fibra.

Quale cablaggio scegliere, in pratica

Dorsale in fibra OM4 con almeno 12 fibre per tratta fra il locale tecnico e ogni armadio di piano, moduli SFP+ multimodali sugli switch, rame CAT6A in rame pieno con Euroclasse CPR dall'armadio alle prese, un armadio per piano con un terzo di unità libere e certificazione di ogni tratta a fine lavori. Le bretelle e i cavi in fibra sono nella categoria Cavi in fibra ottica dello shop, gli armadi nella categoria Armadi rack; il quadro di tutte le interfacce e dei cavi è nel pillar cavi e adattatori di ogni tipo.
