Glossario del cablaggio: patch panel, permanent e channel link
Glossario del cablaggio strutturato: permanent link (90 m), channel (100 m), CP link, classi ISO/IEC 11801, sigle U/UTP e F/UTP, parametri di certificazione.
Il permanent link è il tratto fisso del cablaggio, dalla porta del patch panel alla presa utente, lungo al massimo 90 metri; il channel è lo stesso tratto più le bretelle alle due estremità, per un massimo di 100 metri; il CP link è il permanent link che contiene un consolidation point. Sono i tre termini che decidono cosa viene certificato e cosa no, e insieme alle sigle di categoria, classe e schermatura formano il vocabolario minimo per leggere un preventivo di cablaggio strutturato e il rapporto di prova che l'installatore consegna. Questo glossario del cablaggio strutturato raccoglie i termini nell'ordine in cui si incontrano: le parti dell'impianto, i tratti di misura, le categorie e le classi, le sigle dei cavi, i parametri di certificazione e le norme.
Come è organizzato un cablaggio strutturato: i termini dell'impianto
Le norme ISO/IEC 11801 (internazionale), EN 50173 (europea) e ANSI/TIA-568 (statunitense) descrivono lo stesso modello a gerarchia: dal punto di ingresso dell'edificio fino alla scrivania.

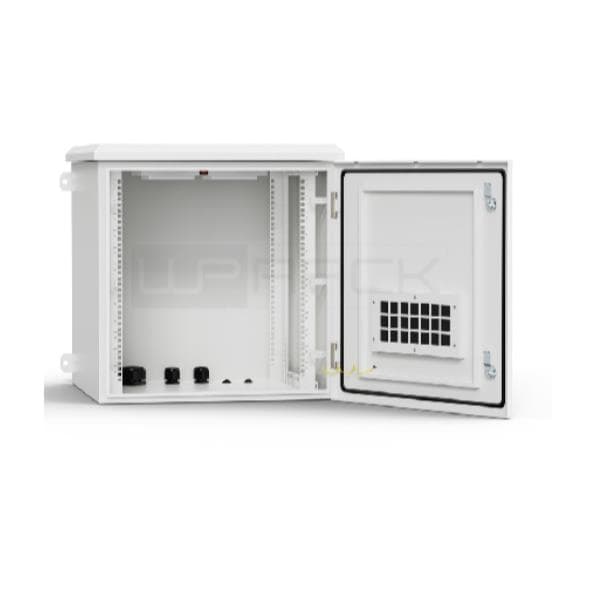

| Termine | Sigla | Cosa indica | Dove si trova in un ufficio |
|---|---|---|---|
| Distributore di campus | CD, campus distributor | Il punto da cui partono le dorsali fra edifici | Solo in complessi con più edifici |
| Distributore di edificio | BD, building distributor | Il punto da cui partono le dorsali verso i piani | L'armadio principale, spesso con il router |
| Distributore di piano | FD, floor distributor | L'armadio da cui parte il cablaggio orizzontale del piano | L'armadio rack di piano con patch panel e switch |
| Cablaggio di dorsale | Backbone | I collegamenti fra distributori, spesso in fibra | Fra l'armadio principale e gli armadi di piano |
| Cablaggio orizzontale | Horizontal cabling | I cavi dal distributore di piano alle prese, massimo 90 metri | Nei controsoffitti, nei canali, nelle tracce |
| Consolidation point | CP | Punto di raccordo facoltativo lungo il cablaggio orizzontale, uno per link, ad almeno 15 metri dal distributore | Scatola nel controsoffitto negli open space a zone |
| Presa utente | TO, telecommunications outlet | La presa RJ45 a muro o a scrivania in cui termina il cablaggio orizzontale | Presa doppia per postazione |
| Patch panel | Pannello di permutazione | Il pannello nell'armadio su cui terminano i cavi orizzontali, una porta per cavo | 24 porte in 1U, sopra lo switch |
| Bretella | Patch cord, cavo di permutazione | Cavo flessibile a conduttori a trefoli, con connettori alle due estremità | Fra patch panel e switch; fra presa e PC |
| Area di lavoro | Work area | Lo spazio fra la presa e l'apparato dell'utente | La scrivania |
Il patch panel è il confine fra ciò che è fisso e ciò che si cambia: dietro ci sono i cavi murati, davanti le bretelle. Il suo funzionamento e la scelta fra keystone e precablato sono in Patch panel: a cosa serve e come si organizzano le porte; il consolidation point, con le regole che lo governano, in Consolidation point: a cosa serve in un cablaggio complesso.
Permanent link, channel e CP link: quali sono i tratti che si misurano?
I tre termini definiscono quale porzione del collegamento viene misurata durante la certificazione e con quali limiti. Sono la parte del glossario che più spesso decide una contestazione fra committente e installatore.
| Tratto di misura | Cosa comprende | Cosa esclude | Lunghezza massima | Quando si usa |
|---|---|---|---|---|
| Permanent link | Cavo fisso, terminazione sul patch panel, terminazione sulla presa | Le bretelle alle due estremità | 90 metri | Certificazione alla consegna dell'impianto, prima che gli apparati siano scelti |
| CP link | Permanent link con dentro un consolidation point | Le bretelle | 90 metri, i due tratti sommati | Certificazione di un impianto con consolidation point |
| Channel | Permanent link più bretella lato armadio e bretella lato utente | Le prese degli apparati attivi | 100 metri, con al massimo 10 metri di bretelle in tutto | Diagnosi di un collegamento in esercizio; prova di accettazione con gli apparati definitivi |
| Basic link | Termine storico (TIA-568-A) per il tratto fisso misurato con i cavi dello strumento | Ritirato nel 2001 dalla TIA-568-B | Nominali 94 metri con i cavi di prova | Solo in documenti vecchi; non si applica a un impianto nuovo |
Perché si certifica il permanent link e non il channel
Alla consegna di un impianto nuovo le bretelle definitive non ci sono ancora: gli switch arrivano dopo, i PC cambiano, e ogni bretella sostituita cambierebbe il channel. Il permanent link è invece la parte che l'installatore costruisce e consegna, e non cambia più: certificarlo dimostra che i cavi, le terminazioni e le prese rispettano la classe dichiarata, e lascia al committente la responsabilità di usare bretelle della stessa categoria. I limiti del permanent link sono più severi di quelli del channel proprio per lasciare margine alle bretelle.
Quante connessioni ammette un canale
Il channel di classe D, E ed EA è specificato per un massimo di quattro connessioni fra gli apparati: patch panel, eventuale consolidation point, presa utente e, dove esiste, un secondo pannello di permutazione nell'armadio (configurazione a cross-connect). Un impianto normale, con patch panel e presa, ne ha due; ogni connessione in più consuma margine di attenuazione e diafonia. Per questo non si possono mettere due consolidation point in serie né terminare una presa su una bretella e poi su un'altra presa.
Categorie e classi: cosa vuol dire Cat 6A e classe EA?
La categoria descrive un componente (cavo, presa, patch panel, bretella); la classe descrive la prestazione del collegamento intero, misurata sul permanent link o sul channel. La confusione fra le due è la fonte più frequente di canali «Cat 6A» che alla prova risultano di classe E.
| Categoria dei componenti (ISO/IEC 11801 e TIA-568) | Classe del collegamento (ISO/IEC 11801) | Banda di prova | Velocità sostenuta su 100 metri | Connettore |
|---|---|---|---|---|
| Cat 5e | D | 100 MHz | 1 Gbit/s; 2,5 Gbit/s con IEEE 802.3bz | RJ45 |
| Cat 6 | E | 250 MHz | 5 Gbit/s; 10 Gbit/s solo fino a 55 metri | RJ45 |
| Cat 6A | EA | 500 MHz | 10 Gbit/s | RJ45 |
| Cat 7 | F | 600 MHz | 10 Gbit/s | GG45 o TERA per la classe piena; su RJ45 si prova come EA |
| Cat 7A | FA | 1000 MHz | 10 Gbit/s | GG45 o TERA |
| Cat 8.1 / 8.2 | I / II | 2000 MHz | 25 e 40 Gbit/s fino a 30 metri | RJ45 (8.1), GG45 o TERA (8.2) |
Un collegamento ha la classe del componente peggiore: un cavo Cat 7 terminato su prese Cat 6 e un patch panel Cat 6 è un canale di classe E, e va dichiarato tale. Le velocità nella tabella vengono dagli standard IEEE 802.3an (10 Gbit/s, 2006) e 802.3bz (2,5 e 5 Gbit/s, 2016); il confronto fra le categorie dal punto di vista di chi compra il cavo è in Cavi di rete Ethernet: CAT5e, CAT6, CAT6a, quale serve davvero.
Sigle dei cavi in rame: U/UTP, F/UTP, S/FTP, AWG, LSZH
La sigla della schermatura, secondo ISO/IEC 11801, si scrive come «schermo complessivo / schermo delle coppie» seguito da TP (twisted pair, coppie intrecciate).
| Sigla | Schermo complessivo | Schermo delle singole coppie | Nome corrente | Uso tipico |
|---|---|---|---|---|
| U/UTP | Nessuno | Nessuno | UTP, non schermato | Uffici, la scelta più diffusa in Cat 5e, 6 e 6A |
| F/UTP | Foglio di alluminio | Nessuno | FTP | Cat 6 e 6A dove servono immunità ai disturbi e PoE ad alta potenza |
| U/FTP | Nessuno | Foglio su ogni coppia | Cat 6A a coppie schermate | Cat 6A compatta con buona diafonia aliena |
| S/FTP | Treccia metallica | Foglio su ogni coppia | SFTP, «Cat 7» | Cat 7 e 7A, ambienti industriali |
| SF/UTP | Treccia più foglio | Nessuno | Doppia schermatura | Cavi vecchi, poco usata oggi |
Altre sigle che compaiono sulla guaina: AWG (American wire gauge) è la sezione dei conduttori, 24 AWG (0,51 millimetri) per la Cat 5e e 23 AWG (0,57 millimetri) per Cat 6 e 6A, con un numero più basso che indica un conduttore più grosso; «solid» indica il conduttore solido dei cavi da posa, «stranded» il conduttore a trefoli delle bretelle; LSZH (low smoke zero halogen) e la classe di reazione al fuoco secondo il regolamento europeo CPR (per esempio Cca o Dca) indicano il comportamento della guaina in caso di incendio, obbligatorio da dichiarare per i cavi posati in modo permanente negli edifici. Il numero stampato sulla guaina ogni metro serve a misurare la lunghezza posata senza strumento.
Cosa misura la certificazione: i parametri del rapporto di prova
Il rapporto di certificazione elenca per ogni link i parametri misurati, il limite della classe e il margine. Ecco cosa significano.
| Parametro | Sigla | Cosa misura | Causa tipica di un esito negativo |
|---|---|---|---|
| Mappa dei conduttori | Wire map | Ogni pin arriva al pin giusto, coppie non invertite né divise | Errore di terminazione, schemi T568A e T568B mescolati |
| Lunghezza | Length | Lunghezza elettrica del link, calcolata dalla velocità di propagazione (NVP) | Cavo oltre i 90 metri, matasse dimenticate |
| Attenuazione | Insertion loss | Quanto segnale si perde dall'ingresso all'uscita | Lunghezza, conduttore sottile, bretelle a trefoli usate come posa fissa |
| Diafonia vicina | NEXT, PS NEXT | Disturbo indotto fra coppie alla stessa estremità (PS: somma di tutte le coppie) | Coppie svolte troppo alla terminazione, componenti di categoria inferiore |
| Diafonia lontana | ACR-F, PS ACR-F (ex ELFEXT) | Disturbo fra coppie all'estremità opposta, corretto per l'attenuazione | Cavo e connettori non accoppiati |
| Rapporto attenuazione-diafonia | ACR-N | Margine fra il segnale utile e il disturbo | Combinazione dei due precedenti |
| Perdita di ritorno | Return loss | Segnale riflesso da variazioni di impedenza | Cavo schiacciato, curve strette, fascette serrate, connettori scadenti |
| Ritardo di propagazione e sfasamento | Propagation delay, delay skew | Tempo di percorrenza e differenza fra le quattro coppie | Cavi di costruzione scadente |
| Diafonia aliena | PS ANEXT, PS AACR-F | Disturbo dai cavi vicini nel fascio; solo classe EA e superiori | Fasci di Cat 6A non schermata stretti per lunghi tratti |
| Resistenza in continua e sbilanciamento | DC loop resistance, resistance unbalance | Resistenza delle coppie e differenza fra i conduttori; contano per il PoE | Terminazioni difettose, cavi in alluminio ramato |
Lo strumento che esegue queste misure è un certificatore con accuratezza di livello IIIe (norma IEC 61935-1) per la classe EA; un tester di continuità verifica solo la mappa dei conduttori e un qualificatore prova solo se una data velocità passa in quel momento. Come si legge un rapporto e cosa pretendere dall'installatore è in Certificazione dei cavi di rete: categoria dichiarata o reale; il lato della presa, con la procedura di terminazione, in Presa utente RJ45: categoria del cavo e certificazione.
Termini della fibra ottica che compaiono nello stesso preventivo
Un cablaggio di ufficio su più piani ha quasi sempre una dorsale in fibra, e il preventivo mescola i due vocabolari.
- OM3, OM4, OM5: classi di fibra multimodale (nucleo da 50 micrometri) per distanze fino a qualche centinaio di metri; OS2: fibra monomodale (nucleo da 9 micrometri) per distanze di chilometri.
- LC, SC, ST: tipi di connettore; LC è oggi quello standard sui transceiver degli switch.
- Pigtail: spezzone di fibra con un connettore a un'estremità, da giuntare alla fibra del cavo; bretella ottica: fibra con connettori a entrambe le estremità.
- Cassetto ottico: l'equivalente del patch panel per la fibra, con le giunzioni all'interno e i connettori sul fronte.
- Giunzione a fusione e giunzione meccanica: i due modi di unire due fibre, descritti in Giunzioni in fibra ottica: cosa sono e quando servono.
- Budget ottico: l'attenuazione totale ammessa sul collegamento, somma di fibra, giunzioni e connettori, da confrontare con quella che il transceiver tollera.
La scelta fra rame e fibra per i vari tratti dell'impianto è in Cablaggio strutturato in fibra o in rame: come si sceglie.
Le norme citate nei preventivi: cosa regola ciascuna
- ISO/IEC 11801, serie in sei parti dal 2017: la norma internazionale del cablaggio generico; la parte 1 definisce classi e componenti, la parte 2 gli uffici, la parte 5 i data center.
- EN 50173: la trasposizione europea di ISO/IEC 11801, quella citata nei capitolati italiani.
- EN 50174: la norma europea sull'installazione (distanze dai cavi elettrici, raggi di curvatura, riempimento dei canali); la parte 2 riguarda l'interno degli edifici.
- ANSI/TIA-568: lo standard statunitense, con le stesse categorie e gli schemi di terminazione T568A e T568B; TIA-568.2-D regola i componenti in rame.
- ANSI/TIA-606: l'amministrazione dell'impianto, cioè etichette e documentazione; il metodo di siglatura è applicato in Etichettare i cavi in un armadio rack.
- IEC 61935-1: i requisiti degli strumenti di certificazione e i metodi di prova.
- IEEE 802.3: la famiglia Ethernet; 802.3an (10 Gbit/s), 802.3bz (2,5 e 5 Gbit/s), 802.3af/at/bt (PoE fino a 15,4, 30 e 90 watt per porta).
- Regolamento UE 305/2011 (CPR): classificazione di reazione al fuoco dei cavi posati in modo permanente.
Quanto costano i componenti del cablaggio in rame e in fibra
| Tipo | Prezzo più basso | Prezzo tipico | Fascia alta | In stock | Fascia |
|---|---|---|---|---|---|
| Cavo di rete Cat 6 | 0,76 € | 6,53 € | 10,28 € | 98 | ██·········· |
| Cavo di rete Cat 6A | 1,78 € | 11,32 € | 14,83 € | 53 | ███········· |
| Presa keystone RJ45 | 1,28 € | 9,14 € | 12,67 € | 25 | ██·········· |
| Cavo in fibra ottica OM3 | 1,06 € | 7,60 € | 10,78 € | 41 | ██·········· |
| Cavo in fibra ottica OS2 | 1,04 € | 14,05 € | 51,89 € | 69 | ███········· |
Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.
Le fasce dei cavi partono dalle bretelle corte e salgono con la lunghezza, la categoria e la schermatura; per la fibra la fascia alta della monomodale corrisponde alle bretelle lunghe e ai cavi multifibra. Il componente costa poco rispetto alla posa e alla certificazione, che dipendono dalle ore di lavoro: per questo un preventivo va letto sulle voci «permanent link certificati» e «rapporti consegnati», non sul prezzo al metro del cavo.
La scelta concreta
Nel preventivo si chiedono: componenti tutti della stessa categoria (Cat 6A per un impianto nuovo), schermatura coerente su cavo, prese e patch panel, permanent link certificati con strumento di livello IIIe e rapporti consegnati link per link, etichettatura secondo TIA-606 e planimetria aggiornata. Con questi termini nel contratto la classe dichiarata diventa verificabile. Cavi in matassa, keystone, patch panel e bretelle per il rame, cavi e bretelle per la fibra, sono nella categoria Cavi e adattatori dello shop; lo spazio che patch panel e cassetti ottici occupano nell'armadio è calcolato nel pillar Quante unità (U) servono per switch, patch panel e UPS in un rack.
Domande frequenti
Il limite di 90 e 100 metri vale anche per la fibra ottica?
No: i 90 metri del permanent link e i 100 del channel riguardano il rame. La fibra multimodale OM3 porta 10 Gbit/s fino a 300 metri e la monomodale OS2 arriva a chilometri; il limite si calcola sul budget ottico, non su una lunghezza fissa.
Se il permanent link è di 88 metri posso usare bretelle da 10 metri?
No: il channel deve restare entro 100 metri, quindi con 88 metri di permanent link restano 12 metri per le due bretelle insieme, e comunque la norma fissa in 10 metri il totale delle bretelle. Con un permanent link vicino al limite si scelgono bretelle corte da entrambi i lati.
Che differenza c'è fra certificare e collaudare un cablaggio?
Dipende da cosa si intende per collaudo: certificare significa misurare ogni link con uno strumento conforme a IEC 61935-1 e confrontarlo con i limiti della classe; un collaudo «funziona / non funziona» con un tester di continuità o con un PC collegato non dimostra la classe e non ha valore in garanzia.
Il consolidation point cambia il limite dei 90 metri?
No: il CP link ha lo stesso limite di 90 metri del permanent link, sommando i due tratti; cambia solo la configurazione di prova dello strumento, che tiene conto della connessione in più.
Un preventivo che cita ancora il basic link è sbagliato?
Dipende dall'età del documento: il basic link è stato ritirato nel 2001 con la TIA-568-B e nessuna certificazione moderna lo usa; se compare in un preventivo nuovo, va chiesto di sostituirlo con il permanent link secondo ISO/IEC 11801 o EN 50173.
Cat 7 e classe F sono meglio della Cat 6A?
Dipende dai connettori: la classe F richiede connettori GG45 o TERA, che gli switch da ufficio non hanno; un cavo Cat 7 terminato su prese e patch panel RJ45 Cat 6A si prova e si dichiara come classe EA. In un ufficio la Cat 6A è il punto di arrivo pratico.
Cosa vuol dire NVP nel rapporto di prova?
NVP (nominal velocity of propagation) è la velocità del segnale nel cavo espressa come frazione della velocità della luce, dichiarata dal produttore; lo strumento la usa per calcolare la lunghezza del link. Un NVP impostato male fa apparire un cavo più lungo o più corto di quanto è.
