Patch panel e presa utente: il cablaggio visto dal lato fibra

Un patch panel in fibra ottica è un cassetto da rack da 1 unità con una fila di bussole (adattatori) LC o SC sul frontale: dietro arrivano le fibre del cavo fisso, giuntate a pigtail o già intestate, davanti si collegano le bretelle verso lo switch. La logica è identica a quella del patch panel in rame (cavo fisso, punto di terminazione, bretella verso l'apparato), ma cambiano tre cose: il connettore (LC, non RJ45), la terminazione (una giunzione a fusione o un connettore preintestato, non una pinza) e la cura nella posa, perché la fibra non tollera curve strette e sporco sulla faccia del connettore. Per una dorsale fra piani il cassetto ottico sta nell'armadio accanto al patch panel in rame; per pochi collegamenti in fibra basta un adattatore LC in formato keystone inserito nel pannello in rame. Questa guida spiega come è fatto un cassetto ottico, quali bussole e quali connettori servono, come si termina la fibra, come si organizza la presa utente in fibra, quanto contano curvatura e pulizia, quali errori evitare e quanto costano i componenti nel catalogo initpc.

Come funziona il cablaggio in fibra rispetto a quello in rame

La struttura del cablaggio strutturato (norme ISO/IEC 11801 ed EN 50173) non cambia con il mezzo: un cavo fisso posato nelle canaline (permanent link) unisce due punti di terminazione, il patch panel nell'armadio e la presa utente alla postazione, e due bretelle (patch cord) collegano i punti di terminazione all'apparato attivo e al dispositivo dell'utente. Cambia ciò che sta ai due capi.

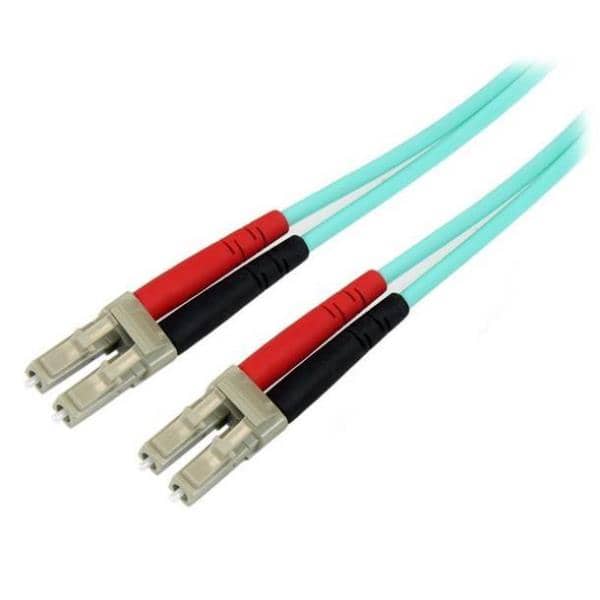

La fibra usa due fibre per collegamento (trasmissione e ricezione), da cui le bussole e le bretelle duplex: un cassetto da 24 bussole LC duplex termina 48 fibre. Il vocabolario di permanent link, channel e classi è in glossario del cablaggio: patch panel, permanent e channel link; il patch panel in rame e la sua organizzazione sono in patch panel: a cosa serve e come si organizzano le porte.

Come è fatto un patch panel in fibra ottica

Un cassetto ottico da rack ha quattro parti: il frontale con le bussole, dove si collegano le bretelle; il vassoio delle giunzioni (splice tray), che protegge le fusioni fra le fibre del cavo e i pigtail; le guide per la scorta di fibra, che mantengono il raggio di curvatura; e gli ingressi del cavo sul retro, con pressacavo che fissa la guaina e scarica la trazione sul telaio, non sulle fibre. I cassetti estraibili permettono di lavorare sulle giunzioni senza smontare il pannello dal rack.

Bussole LC, SC e adattatori

La bussola è il pezzo che accoppia due connettori faccia a faccia, con un manicotto di allineamento ceramico o in bronzo fosforoso. Le bussole LC duplex sono lo standard attuale, perché i moduli SFP degli switch usano il LC; le SC restano negli impianti più vecchi e nelle terminazioni delle reti in fibra degli operatori (FTTH). Esistono anche bussole ibride LC-SC e bretelle miste LC-SC per unire i due mondi senza rifare le terminazioni. Il colore della bussola indica la lucidatura: blu per UPC (Ultra Physical Contact, faccia piana), verde per APC (Angled Physical Contact, faccia a 8 gradi): un connettore UPC in una bussola APC, o viceversa, produce una perdita altissima e può danneggiare le facce. Le reti dati di ufficio sono UPC; l'APC si incontra sulle terminazioni degli operatori.

Cassette MPO e pannelli ad alta densità

Nei data center e nelle dorsali a 40 o 100 Gbit/s il cavo fisso arriva con un connettore MPO (Multi-fiber Push-On) da 12 o 24 fibre e si inserisce in una cassetta che lo scompone in 6 o 12 bussole LC duplex: nessuna giunzione, si collega e basta. Per un ufficio è una soluzione sovradimensionata, salvo quando l'installatore la propone per velocità di posa.

Il patch panel in rame con adattatori keystone in fibra

Un ufficio che ha un solo collegamento in fibra (per esempio verso l'armadio dell'altro piano, o verso il terminale dell'operatore) non ha bisogno di un cassetto ottico intero: esistono adattatori LC duplex in formato keystone, che si inseriscono in uno slot del patch panel modulare in rame o nella placca a muro al posto di un RJ45. Il cavo fisso arriva già intestato con connettori LC (bretella preintestata di lunghezza a misura) e si aggancia da dietro all'adattatore. È la soluzione più economica per le piccole reti, con due limiti: non c'è un vassoio per le giunzioni, quindi il cavo deve essere preintestato, e la scorta di fibra va sistemata nelle guide del rack con il raggio giusto.

Come si termina il cavo fisso in fibra

Il cavo fisso non si «pinza» come il rame. Le tre strade, in ordine di qualità e di costo dell'attrezzatura:

1. Giunzione a fusione su pigtail. Il pigtail è uno spezzone di fibra con connettore già montato in fabbrica; la giuntatrice a fusione salda la fibra del cavo al pigtail con un arco elettrico, la giunzione viene protetta da un manicotto termorestringente e adagiata nel vassoio. È la terminazione di riferimento per un impianto: perdita minima e ripetibile. Richiede un tecnico con la giuntatrice, come spiegato in giunzioni in fibra ottica: cosa sono e quando servono.
2. Cavo preintestato. Il cavo arriva dalla fabbrica con i connettori già montati e collaudati alle due estremità, di lunghezza a misura; si posa e si collega. Ottimo quando il percorso è libero e la lunghezza è nota; impossibile da accorciare in cantiere.
3. Connettori montati in campo (field-installable). Connettori meccanici che si montano sulla fibra nuda con una taglierina di precisione, senza fusione. Perdite superiori alla giunzione e maggiore variabilità: si usano per le riparazioni e per i piccoli impianti.

Qualunque sia la terminazione, a fine lavori ogni fibra va misurata con un misuratore di potenza (power meter) o con un OTDR: la norma ISO/IEC 11801 ammette al massimo 0,75 dB di perdita per ogni coppia di connettori accoppiati, e i connettori di buona qualità restano sotto 0,3 dB. Il rapporto di misura si conserva con la planimetria.

La presa utente in fibra

Alla postazione la fibra termina in una placca con bussola LC duplex, montata su una scatola da incasso profonda: dentro devono stare la giunzione protetta e almeno un giro di scorta di fibra con il raggio corretto. Una scatola standard da 40 millimetri di profondità è quasi sempre insufficiente. Nella pratica degli uffici la presa utente in fibra è rara: la fibra si ferma nell'armadio di piano e alla scrivania arriva il rame, che porta anche il PoE. Come si sceglie e si certifica la presa in rame è in presa utente RJ45: categoria del cavo e certificazione; quando conviene la fibra fino alla postazione è in cablaggio strutturato in fibra o in rame: come si sceglie.

Raggio di curvatura, trazione e pulizia: cosa cambia nella gestione quotidiana

La fibra conduce la luce per riflessione interna; in una curva troppo stretta parte della luce esce dal nucleo e il segnale si attenua, senza che il cavo mostri alcun danno visibile. La regola pratica degli installatori è un raggio di curvatura non inferiore a dieci volte il diametro esterno del cavo per le bretelle e le fibre in posa, e comunque quello indicato nella scheda del cavo; le fibre della classe G.657 (dette «bend-insensitive») tollerano raggi più stretti e sono la scelta per le bretelle negli armadi affollati. Le fascette stringicavo vanno sostituite con fascette in velcro: una fascetta in plastica tirata schiaccia la fibra e crea la stessa perdita di una curva stretta.

La trazione va scaricata sulla guaina o sui filati aramidici del cavo, mai sulle fibre: i pressacavo dei cassetti e le guide passacavi servono a questo, e quando si tira una bretella si prende il connettore, non il cavo. Come organizzare le scorte nel rack è in guide cavi orizzontali e verticali in un rack.

La pulizia dei connettori

Un granello di polvere sulla faccia di una ferula da 1,25 millimetri copre una parte del nucleo da 9 o 50 micron e produce perdite e riflessioni. Ogni connettore va tenuto con il cappuccio quando non è inserito e pulito prima di ogni inserimento con una penna pulitrice a scatto (one-click cleaner) o con salviette senza pelucchi e alcol isopropilico; anche una bretella nuova va pulita, perché il cappuccio non garantisce la pulizia. Chi gestisce molti collegamenti aggiunge un microscopio per fibra da tasca: la faccia del connettore si ispeziona e si pulisce finché non risulta pulita, senza indovinare.

Come si organizza il cassetto ottico: procedura e checklist

1. Posizionare il cassetto nel rack accanto al patch panel in rame, con una unità libera sopra o sotto per la gestione delle bretelle, secondo il calcolo di quante unità (U) servono per switch, patch panel e UPS in un rack.
2. Fissare il cavo fisso al pressacavo del cassetto, scaricando la trazione sui filati aramidici, e lasciare almeno un metro di fibre libere dentro il cassetto per le giunzioni e le future riparazioni.
3. Giuntare le fibre ai pigtail seguendo il codice colore delle fibre e adagiare le giunzioni nel vassoio in ordine.
4. Collegare i pigtail alle bussole dal retro e sistemare la scorta nelle guide con il raggio corretto.
5. Etichettare ogni bussola con lo stesso codice della bussola all'altro capo e riportarlo nello schema del cablaggio.
6. Misurare ogni fibra con power meter o OTDR e conservare il rapporto.
7. Collegare le bretelle allo switch dopo aver pulito i connettori, senza incrociare le fibre: se la porta non sale, spesso basta invertire le due fibre della bretella (polarità).
8. Chiudere i cappucci sulle bussole non usate.

Errori da evitare

• Accoppiare UPC e APC: connettore blu in bussola verde o viceversa, perdita altissima e faccia danneggiata.
• Fissare le bretelle con fascette in plastica strette: la fibra si schiaccia e il collegamento perde segnale senza segni visibili.
• Piegare la fibra a squadra dietro il cassetto per far entrare la porta del rack: serve la profondità giusta, come spiegato in profondità del rack: l'errore di misura più comune.
• Mescolare OM3, OM4 e OS2 sulla stessa tratta: bretella e cavo fisso devono essere dello stesso tipo, altrimenti l'attenuazione sale e il collegamento a 10 Gbit/s non è garantito.
• Inserire un connettore sporco «tanto è nuovo»: si pulisce sempre, prima di ogni inserimento.
• Lasciare le bussole scoperte: la polvere entra nel manicotto di allineamento e da lì su ogni connettore che verrà inserito.
• Comprare un cassetto senza vassoio giunzioni per un cavo da giuntare: le fusioni restano senza protezione.

Quanto costano patch panel, bussole e bretelle nel catalogo initpc

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Nei patch panel il prezzo sale con il numero di porte, con il formato modulare a keystone e, per i cassetti ottici, con il vassoio giunzioni estraibile e le bussole già montate; la fascia bassa sono i pannelli in rame semplici, ai quali si aggiunge un adattatore keystone LC per il singolo collegamento in fibra. Nelle bretelle il prezzo cresce con la lunghezza, con il passaggio da OM3 a OM4 e con la monomodale OS2; i pigtail e i cassetti ottici completi si trovano nella stessa categoria dello shop. Giuntatrice, taglierina e strumenti di misura non sono un acquisto da ufficio: si affidano all'installatore insieme alla certificazione.

Glossario delle sigle citate

• Bussola (adattatore): il pezzo che accoppia due connettori ottici faccia a faccia; LC duplex per due fibre.
• Pigtail: spezzone di fibra con connettore montato in fabbrica, da giuntare al cavo fisso.
• Splice tray: vassoio del cassetto ottico che protegge le giunzioni.
• LC / SC / ST / MPO: connettori ottici; LC con ferula da 1,25 millimetri, SC da 2,5, ST a baionetta, MPO multifibra.
• UPC / APC: lucidatura del connettore, blu piana per le reti dati, verde a 8 gradi per le telecomunicazioni; non si accoppiano.
• OM3, OM4, OS2: fibra multimodale da 50 micron (OM) e monomodale da 9 micron (OS2); bretella e cavo devono coincidere.
• G.657: classe di fibra monomodale insensibile alle curve, usata per le bretelle negli spazi stretti.
• OTDR: riflettometro ottico che misura attenuazione e posizione dei difetti lungo la fibra.
• Polarità: l'ordine delle due fibre in una bretella duplex; se invertito, la porta non sale.

Quale patch panel in fibra comprare, in pratica

Per un singolo collegamento in fibra fra due armadi un adattatore LC duplex keystone nel patch panel in rame, con cavo preintestato; per una dorsale da 12 o 24 fibre un cassetto ottico da 1 unità con vassoio giunzioni e pigtail LC/UPC, giuntato a fusione e certificato; alla scrivania resta il rame. Bretelle, cassetti, pigtail e adattatori sono nella categoria Cavi in fibra ottica dello shop; la struttura dell'impianto per piani è in cablaggio in rame o in fibra per un ufficio su più piani e il quadro di tutte le interfacce nel pillar cavi e adattatori di ogni tipo.
