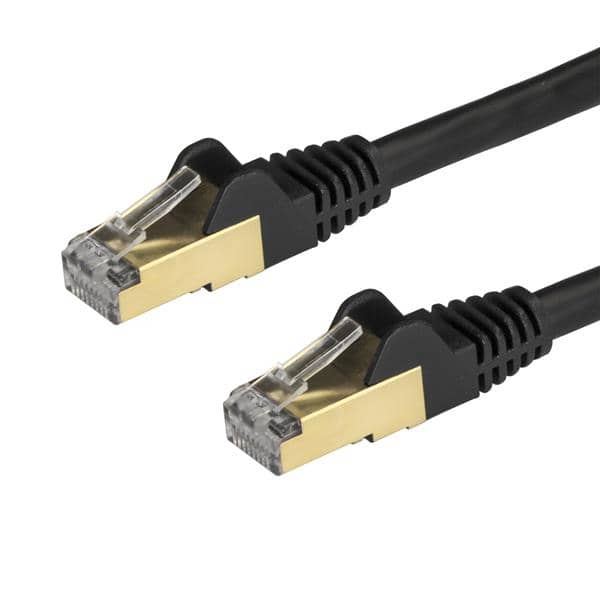

Certificazione dei cavi di rete: categoria dichiarata o reale

La sigla «CAT6» stampata sulla guaina di un cavo di rete è una dichiarazione del produttore: dice che il cavo è costruito per rispettare la categoria 6 (250 MHz di banda secondo ISO/IEC 11801 e TIA-568), ma non dimostra che quel metro di cavo, terminato con quei connettori, la rispetti davvero. La categoria reale si conosce solo in due modi: con un marchio di verifica indipendente sul cavo a bobina (per esempio i programmi di verifica ETL o UL, che testano campioni di produzione) oppure con una certificazione della tratta eseguita a fine posa con un certificatore, che misura attenuazione, diafonia, lunghezza e perdita di ritorno e li confronta con i limiti della norma. Per una bretella da scrivania basta un cavo di marca in rame pieno; per un impianto fisso la certificazione tratta per tratta è ciò che distingue una rete a 10 Gbit/s da una che «funziona più o meno». Questa guida spiega cosa promette ogni categoria, cosa misura una certificazione, come riconoscere i cavi che non possono rispettare la sigla, come verificare un collegamento senza strumenti professionali, quando la certificazione conviene e quanto costano i cavi nel catalogo initpc.

Cosa promette davvero la categoria dichiarata di un cavo di rete

Le categorie definiscono parametri elettrici misurabili fino a una certa frequenza; la velocità di rete è una conseguenza. Le norme sono ISO/IEC 11801 (in Europa EN 50173), che parla di classi del canale, e TIA-568, che parla di categorie dei componenti: nell'uso comune si cita la categoria del cavo.

La categoria della tratta è quella del componente peggiore: un cavo CAT6A terminato su prese CAT6, o con bretelle CAT5e, è un canale CAT6. Le categorie viste dal lato dell'utente, con i casi in cui il CAT6 basta, sono in cavi di rete Ethernet: CAT5e, CAT6, CAT6A, quale serve davvero.

Cosa non dice la sigla

La sigla non dice se il conduttore è in rame pieno o in alluminio ramato, quale sezione ha, se la guaina ha l'Euroclasse per la posa fissa, se il cavo è stato testato da qualcuno oltre al produttore. Un cavo che rispetta la CAT6 lo dichiara con una frase precisa («conforme a ISO/IEC 11801 categoria 6» o «TIA-568-C.2 category 6») e riporta sulla guaina la sezione dei conduttori (23 o 24 AWG), il tipo di schermatura e, per il cavo a bobina, l'Euroclasse CPR e la marcatura metrica.

Cosa misura una certificazione dei cavi di rete

Un certificatore è uno strumento con due unità (principale e remota) che si collegano ai due capi della tratta e misurano, su ogni coppia e a tutte le frequenze fino al limite della categoria, i parametri della norma. Il risultato è PASS o FAIL per ogni tratta, con il rapporto stampabile.

I parametri si misurano sul permanent link (i 90 metri di cavo fisso fra patch panel e presa, senza bretelle) oppure sul channel (i 100 metri completi di bretelle). Un impianto si consegna con la misura del permanent link, perché le bretelle cambiano nel tempo. Il glossario di queste parole è in glossario del cablaggio: patch panel, permanent e channel link.

Tre livelli di strumenti: verifica, qualifica, certificazione

• Tester di continuità (i «cable tester» da pochi euro): controllano solo la wire map, cioè che gli otto fili arrivino al pin giusto. Non dicono nulla sulla categoria.
• Qualificatori: provano se la tratta regge una velocità (1 Gbit/s, 10 Gbit/s) trasmettendo traffico reale. Utili per il tecnico interno, non riconosciuti come certificazione.
• Certificatori: misurano i parametri della norma e producono il rapporto PASS/FAIL. Sono lo strumento dell'installatore e costano quanto un'automobile usata: per un ufficio si comprano il servizio, non lo strumento.

Come si riconosce un cavo che non può rispettare la categoria

Alcuni cavi in commercio non possono superare una certificazione, e si riconoscono prima di posarli.

Il cavo CCA merita una nota a parte: oltre a non rispettare la categoria, non è conforme alla norma IEEE 802.3 per il PoE (che richiede conduttori in rame) e in un impianto fisso è un problema di sicurezza, perché la resistenza più alta fa scaldare il cavo nei fasci sotto alimentazione.

Come verificare un collegamento senza un certificatore

Chi non ha uno strumento professionale può fare tre controlli che scoprono la maggior parte dei difetti.

1. Leggere la velocità negoziata. Nel sistema operativo (proprietà della scheda di rete) o nell'interfaccia dello switch: una porta che negozia a 100 Mbit/s su un cavo dichiarato Gigabit indica una coppia interrotta o mal pinzata, perché il Gigabit usa tutte e quattro le coppie mentre il 100 Mbit/s ne usa due.
2. Controllare gli errori sulla porta. Gli switch gestiti mostrano i contatori di errori CRC e di pacchetti scartati: un contatore che cresce su una porta a traffico normale è il sintomo di una tratta al limite (CCA, lunghezza, disturbi).
3. Misurare il throughput reale. Con un programma di prova di banda fra due computer ai capi della tratta: un collegamento Gigabit sano trasferisce vicino ai 940 Mbit/s utili; valori molto inferiori e instabili puntano al cavo o ai connettori.

Un tester di continuità aggiunge il controllo della wire map, che scopre gli schemi invertiti e le coppie divise. Questi controlli dicono se la tratta funziona oggi; non dicono quanto margine ha, ed è il margine che manca quando la rete passa da 1 a 10 Gbit/s.

La posa conta quanto il cavo

Un cavo conforme può fallire la certificazione per la posa: coppie sbinate per più di 13 millimetri al connettore (il limite della TIA-568 per la CAT6, oltre il quale la diafonia peggiora), raggio di curvatura sotto quattro volte il diametro del cavo, fascette strette, cavo tirato con forza nei corrugati, prese e patch panel di categoria inferiore. La terminazione corretta della presa e i suoi controlli sono in presa utente RJ45: categoria del cavo e certificazione; la separazione dai cavi elettrici, che influisce sui disturbi, in certificazione EMI e schermatura dei cavi dati: quando serve.

Quando la certificazione conviene e quando basta il cavo di marca

La certificazione si chiede all'installatore prima di firmare il preventivo, con il rapporto PASS di ogni tratta come condizione di collaudo: chiederla dopo costa di più. La struttura di un impianto per piani e la sua certificazione sono in cablaggio in rame o in fibra per un ufficio su più piani.

Quali errori evitare quando si comprano cavi di rete

• Fidarsi della sola sigla: cercare la norma citata, la sezione in AWG e la scritta «rame pieno» o «solid bare copper».
• Comprare CCA per il cavo fisso: non certifica, scalda con il PoE e non è conforme al PoE.
• Mescolare categorie sulla stessa tratta: la tratta vale la categoria del componente peggiore, prese e bretelle comprese.
• Comprare «CAT7» con RJ45 credendo di avere di più: con connettori RJ45 è un CAT6A, se va bene.
• Usare bretelle slim da 28 AWG per il PoE ad alta potenza o per tratte lunghe: vanno bene per il metro fra patch panel e switch, non oltre.
• Posare senza chiedere la certificazione: il difetto si scopre quando la rete passa a 10 Gbit/s, e riaprire le canaline costa più della misura.
• Spellare la guaina per comodità: ogni centimetro di coppie sbinate al connettore peggiora la diafonia.

Quanto costano i cavi di rete nel catalogo initpc

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Nelle bretelle il prezzo sale con la lunghezza, con la categoria, con la schermatura e con il rame pieno rispetto all'alluminio ramato; la fascia bassa sono le bretelle corte da armadio, dove la lunghezza ridotta rende la categoria poco critica. Il patch panel e le prese keystone sono la parte dell'impianto da non risparmiare: una presa CAT5e su un cavo CAT6A declassa tutta la tratta. Il cavo a bobina in rame pieno con Euroclasse CPR, per la posa fissa, e il servizio di certificazione vanno preventivati con l'installatore.

Glossario delle sigle citate

• ISO/IEC 11801 / EN 50173 / TIA-568: le norme che definiscono classi del canale e categorie dei componenti.
• Permanent link: i 90 metri di cavo fisso fra patch panel e presa; channel: i 100 metri con le bretelle.
• NEXT / ACR-F / return loss: diafonia vicina, diafonia lontana e perdita di ritorno, i parametri che decidono il PASS.
• Alien crosstalk: diafonia fra cavi diversi nello stesso fascio, specificata dalla CAT6A.
• AWG: American Wire Gauge, sezione del conduttore; 23-24 AWG per il cavo fisso, 26-28 AWG per le bretelle slim.
• CCA: Copper Clad Aluminum, alluminio ramato; non certifica e non è conforme al PoE.
• T568A / T568B: i due schemi di pinzatura dei fili; uguali ai due capi per un cavo diritto.
• CPR / Euroclasse: classe di reazione al fuoco obbligatoria sui cavi posati negli edifici.
• ETL / UL verified: programmi di verifica indipendente che testano campioni di produzione del cavo.

Quale cavo di rete comprare, in pratica

Per le bretelle un cavo di marca in rame pieno, CAT6A se la rete è o sarà a 10 Gbit/s, con la norma citata sulla guaina; per il cavo fisso rame pieno 23 AWG con Euroclasse CPR e certificazione del permanent link consegnata dall'installatore; mai CCA. Le bretelle CAT6 e CAT6A, le prese e i patch panel sono nella categoria Cavi di rete Ethernet dello shop; il quadro di tutti i cavi e delle interfacce è nel pillar cavi e adattatori di ogni tipo.
