Consolidation point: a cosa serve in un cablaggio complesso

Il consolidation point (CP) è un punto di raccordo fisso inserito nel cablaggio orizzontale fra il patch panel dell'armadio e le prese utente: dall'armadio parte un fascio di cavi fino a una scatola nel controsoffitto o nel pavimento sopraelevato della zona, e da lì partono i tratti corti verso le singole scrivanie. Serve negli open space e negli spazi che cambiano disposizione spesso, perché uno spostamento di postazione tocca solo il tratto breve dalla scatola alla presa. Le norme ISO/IEC 11801 e ANSI/TIA-568 lo ammettono a tre condizioni: un solo consolidation point per collegamento, ad almeno 15 metri dal distributore di piano, e i due tratti sommati dentro i 90 metri del permanent link. In un ufficio piccolo con layout stabile non serve: il cablaggio diretto è più semplice e più economico. Sotto: come è fatto, cosa dicono le norme, come si certifica, quando conviene e quando no, e cosa cambia rispetto al MUTOA.

Che cos'è il consolidation point nel cablaggio orizzontale

Il cablaggio strutturato (ISO/IEC 11801, EN 50173 in Europa, ANSI/TIA-568 negli Stati Uniti) divide l'impianto in cablaggio di dorsale, fra gli armadi, e cablaggio orizzontale, dal distributore di piano (FD, floor distributor: in pratica il patch panel dell'armadio) alla presa utente (TO, telecommunications outlet). Il cablaggio orizzontale di norma è un cavo unico, senza interruzioni, lungo al massimo 90 metri. Il consolidation point è l'unica interruzione ammessa lungo questo tratto: una scatola con un pannello di prese keystone o un blocco di connessione, dove il cavo che arriva dall'armadio si termina e riparte con un secondo cavo verso la presa. È parte del cablaggio fisso, come il patch panel e la presa: non ospita apparati attivi, non si usa per fare permutazioni e non è un punto in cui collegare un PC.

Com'è fatto fisicamente

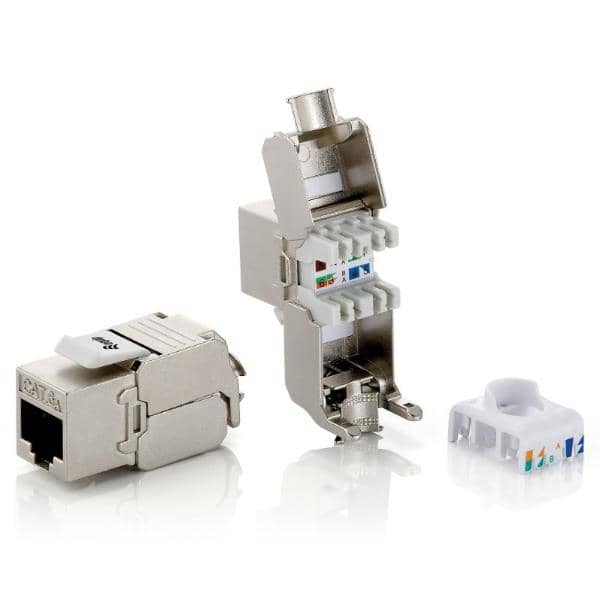

Nella pratica un consolidation point è una scatola metallica o in plastica da 12 o 24 porte, fissata a una parete del controsoffitto, a una trave, sotto il pavimento sopraelevato o dentro un canale a pavimento, con un pannello keystone all'interno: i cavi dall'armadio si terminano sul retro delle keystone e i cavi verso le prese si terminano sul retro di altrettante keystone, oppure, nelle scatole più economiche, si collegano con brevi bretelle fra due file di porte. Ogni porta è etichettata con la sigla della presa che serve. La scatola deve restare accessibile senza demolire nulla: una botola nel controsoffitto o una piastra amovibile del pavimento sopraelevato. Le keystone sono le stesse del resto dell'impianto: la scelta della categoria e della schermatura è in Presa utente RJ45: categoria del cavo e certificazione.

Quali regole impongono ISO/IEC 11801 e TIA-568 al consolidation point?

Le due famiglie di norme sono allineate su questo punto e fissano regole che l'installatore deve rispettare per poter certificare l'impianto.

I 15 metri sono la regola che più spesso viene ignorata quando si «recupera» un cablaggio esistente: una scatola di raccordo a 5 metri dall'armadio non è un consolidation point a norma, e alla certificazione si vede.

Quante connessioni ammette un canale

Un canale di classe E o EA (Cat 6 e Cat 6A) è progettato e certificabile con al massimo quattro connessioni fra le due estremità: patch panel, consolidation point, presa utente e, dove c'è, un secondo pannello di permutazione nell'armadio. Con il cablaggio diretto le connessioni sono due o tre; il consolidation point aggiunge la quarta, e con essa un piccolo peggioramento di attenuazione e diafonia che la norma già prevede nei limiti del canale. Per questo il CP si può inserire senza cambiare categoria dei componenti, ma non se ne possono mettere due in serie.

Consolidation point o MUTOA: qual è la differenza?

Il MUTOA (multi-user telecommunications outlet assembly) è l'altra soluzione prevista dalle norme per gli open space, e si confonde spesso con il consolidation point. Il MUTOA è una presa multipla a vista, montata su una colonna, un mobile o una parete divisoria, da cui partono direttamente le bretelle di postazione verso i PC; non c'è un secondo cavo fisso verso una presa a muro. Il consolidation point è invece nascosto, e da lui parte un tratto di cavo fisso che termina in una presa normale sulla scrivania.

Per un ufficio con arredi fissi e pareti divisorie che ogni tanto si spostano, il consolidation point è la scelta pulita; per un'isola di otto scrivanie in un mobile unico, con i cavi che passano nelle canaline dell'arredo, il MUTOA è più pratico ed economico.

Quando il consolidation point conviene e quando è complessità inutile

Il consolidation point si paga tre volte: la scatola con le keystone, il tempo di terminazione doppio (ogni linea si termina in quattro punti invece di due) e una certificazione più laboriosa. Il ritorno arriva solo se il layout cambia davvero.

• Ufficio piccolo, studio professionale, negozio, fino a 20-30 prese con postazioni che restano dove sono per anni: cablaggio diretto. Il consolidation point aggiunge un punto di guasto e un costo senza vantaggi.
• Open space da 40 postazioni in su, organizzato in isole o zone, in un edificio in affitto dove il layout viene rivisto a ogni cambio di organico: un consolidation point per zona, con 12 postazioni ciascuno, e un fascio unico dall'armadio a ogni zona.
• Coworking, spazi a scrivania flessibile, showroom: il consolidation point permette di aggiungere o spostare prese senza tirare cavi dall'armadio, che in un edificio già finito è il lavoro più costoso.
• Scuola con laboratori che cambiano destinazione: un consolidation point per aula-laboratorio, con le prese che si spostano a seconda dell'allestimento.
• Magazzino o capannone con postazioni lontane fra loro: il consolidation point non risolve la distanza, perché i 90 metri restano; per superarli servono un armadio di zona o la fibra, come spiegato in Cablaggio strutturato in fibra o in rame: come si sceglie e, per gli edifici su più piani, in Cablaggio in rame o in fibra per un ufficio su più piani.

Un esempio: open space in quattro zone

Un open space di 48 postazioni diviso in quattro zone da 12 riceve dall'armadio quattro fasci da 24 cavi (due porte per postazione), uno per zona, che terminano in quattro consolidation point nel controsoffitto. Dal consolidation point della zona partono i cavi corti verso le prese doppie a pavimento o a parete. Se la zona 3 passa da 12 a 9 postazioni disposte diversamente, si riterminano solo i tratti brevi fra la scatola e le nuove prese: i 24 cavi dall'armadio non si toccano, il patch panel non cambia numerazione e la certificazione si ripete solo sui link modificati. Se l'ufficio cresce, il consolidation point ha ancora porte libere da usare senza aprire il controsoffitto lungo tutto il percorso fino all'armadio.

Come si certifica un collegamento con consolidation point

La certificazione misura il permanent link intero, dalla porta del patch panel alla presa utente, con il consolidation point dentro: non esistono due test separati per i due tratti, perché ciò che deve rispettare la norma è il collegamento che l'utente usa. Le norme prevedono per questo caso una configurazione di prova specifica, chiamata CP link, che include la connessione intermedia nel calcolo dei limiti; lo strumento va impostato di conseguenza, altrimenti applica i limiti del permanent link semplice e segnala margini più stretti di quelli reali. I parametri sono gli stessi di ogni link in rame (mappa dei conduttori, lunghezza, attenuazione, diafonia NEXT, perdita di ritorno, ritardo) e, per la Cat 6A, la diafonia aliena fra i cavi del fascio, che nel tratto armadio-consolidation point è più esposta perché i cavi corrono stretti insieme per decine di metri. Le definizioni di permanent link, channel e CP link sono in Glossario del cablaggio: patch panel, permanent e channel link.

Quando si sposta una presa dopo la consegna dell'impianto, si ricertifica solo il link modificato, dal patch panel alla nuova presa: il rapporto va aggiunto alla documentazione insieme alla mappa aggiornata. Un consolidation point mai documentato è la causa più comune dei «cavi che non si sa dove vanno» negli uffici che hanno cambiato tre volte inquilino.

Come si progetta un consolidation point: checklist prima del preventivo

1. Contare le postazioni per zona e fissare zone da 12 postazioni al massimo, con un consolidation point ciascuna.
2. Misurare il percorso dall'armadio a ogni scatola: deve essere di almeno 15 metri e, sommato al tratto più lungo scatola-presa, restare sotto i 90 metri.
3. Scegliere un punto accessibile e permanente per la scatola: botola nel controsoffitto, piastra del pavimento sopraelevato, canale ispezionabile. Mai sopra un controsoffitto chiuso in cartongesso.
4. Usare la stessa categoria e la stessa schermatura su cavi, keystone del consolidation point, prese e patch panel: la Cat 6A non schermata è la scelta abituale per un impianto nuovo.
5. Prevedere il 25 % di porte libere nella scatola per le postazioni future della zona.
6. Etichettare la scatola, ogni porta e ogni presa con la sigla armadio-pannello-porta secondo ANSI/TIA-606, e riportare tutto sulla planimetria.
7. Chiedere nel preventivo la certificazione in configurazione CP link, presa per presa, con i rapporti consegnati.
8. Dimensionare il patch panel e le unità dell'armadio sul numero totale di cavi in arrivo, non sulle postazioni di oggi: il conto è nel pillar Quante unità (U) servono per switch, patch panel e UPS in un rack.

Quanto costano i componenti di un consolidation point

Il consolidation point si costruisce con gli stessi componenti del resto del cablaggio: una scatola o un pannello keystone, le keystone della categoria scelta e il cavo da posa. Le fasce che seguono sono quelle del catalogo initpc per cavi e prese; la scatola di raccordo e la manodopera di terminazione e certificazione vanno chieste all'installatore.

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Ogni linea con consolidation point usa il doppio delle keystone di una linea diretta (due nella scatola, una nella presa, più il patch panel), e la Cat 6A schermata fa salire sia il prezzo delle prese sia quello del cavo. Il costo dei materiali resta comunque piccolo rispetto alla manodopera: il vero risparmio del consolidation point sta nelle ore di lavoro evitate a ogni riorganizzazione, e per questo non conviene dove le riorganizzazioni non ci sono.

La scelta concreta

Per un open space a zone che cambia layout, un consolidation point per ogni gruppo di 12 postazioni al massimo, ad almeno 15 metri dall'armadio, in un punto accessibile, con keystone Cat 6A della stessa categoria di cavi e patch panel, etichettato e certificato in configurazione CP link. Per un ufficio piccolo con postazioni stabili, cablaggio diretto e nessuna scatola intermedia. Keystone, pannelli keystone, cavi da posa e bretelle nelle categorie giuste sono nella categoria Cavi e adattatori dello shop.
