Etichettare i cavi in un armadio rack

Per etichettare i cavi di un armadio rack serve un codice breve che indichi la posizione dell'altra estremità (per esempio P1-U12-03: piano 1, ufficio 12, terza presa), stampato con un'etichettatrice su nastro laminato o su etichette avvolgenti, applicato a entrambe le estremità di ogni cavo e riportato in una mappa aggiornata. Con questo metodo si individua una porta in pochi secondi invece di seguire il cavo o testarlo. Questa guida spiega come costruire il codice, cosa prevede la norma di riferimento TIA-606, quali etichette resistono su un cavo, come organizzare il lavoro sul rack e cosa etichettare oltre ai cavi.

Perché etichettare i cavi del rack fin dal primo giorno

Dieci patch cord in un rack da 6U si seguono ancora a occhio; trenta cavi murati che arrivano a un patch panel da 24 porte più i patch cord verso due switch no. Senza etichette, ogni intervento (spostare una postazione, isolare una presa che non funziona, scollegare un apparato per manutenzione) comincia con un tester o con la ricerca fisica del cavo, e nel frattempo c'è il rischio di scollegare quello sbagliato. Etichettare durante il montaggio costa un minuto per cavo; ricostruire la corrispondenza dopo, a rack in esercizio, costa ore e un fermo della rete.

Le norme di settore trattano l'etichettatura come parte dell'impianto, non come un optional: la ANSI/TIA-606 (versione C del 2017) è lo standard di «amministrazione» dell'infrastruttura di telecomunicazioni e definisce identificatori univoci per spazi, armadi, patch panel, porte, cavi e prese, con registri che devono corrispondere alle etichette applicate; in Europa la EN 50174-1 chiede documentazione e identificazione del cablaggio installato. Per un cablaggio certificato l'installatore consegna già la mappa; per un rack allestito in proprio la mappa la si scrive da soli.

Come si costruisce il codice: piano, stanza, numero

La struttura

Un buon codice comunica da solo dove porta il cavo, senza consultare la mappa. Lo schema che funziona nei piccoli uffici combina tre elementi:

Risultato: P1-U12-03. Sul patch panel la porta 15 riceve l'etichetta P1-U12-03, la presa a muro dell'ufficio 12 porta la stessa sigla, e il patch cord che collega la porta 15 allo switch porta P1-U12-03 su entrambe le estremità. Chi si trova in ufficio 12 con una presa che non funziona dice «P1-U12-03», e chi è davanti al rack la trova.

Lo schema della TIA-606 per chi vuole andare oltre

La norma propone identificatori composti in modo gerarchico, del tipo spazio-armadio-pannello-porta (per esempio 1A-R1:A15 = piano 1 spazio A, rack 1, pannello A, porta 15) e collega ogni tratto di cavo ai due identificatori delle estremità. È il formato che usano gli installatori nei cablaggi certificati, ed è quello da mantenere se il rack nasce da un impianto certificato: cambiare schema a metà crea due sistemi paralleli.

Cosa evitare nel codice

Un codice troppo lungo («Piano1-Ufficio12-ScrivaniaRossi-Presa3») non sta su un'etichetta leggibile; un numero progressivo secco («37») costringe a consultare sempre la mappa; il nome della persona cambia quando cambia la scrivania. Il codice descrive la posizione fisica, che resta.

Quali etichette resistono su un cavo

Un'etichetta di carta avvolta su un patch cord si stacca in pochi mesi: l'adesivo non tiene su una superficie curva, il calore dell'armadio lo secca, la stampa a getto d'inchiostro sbiadisce. La TIA-606 chiede etichette durevoli quanto il componente su cui stanno, stampate meccanicamente e non a mano.

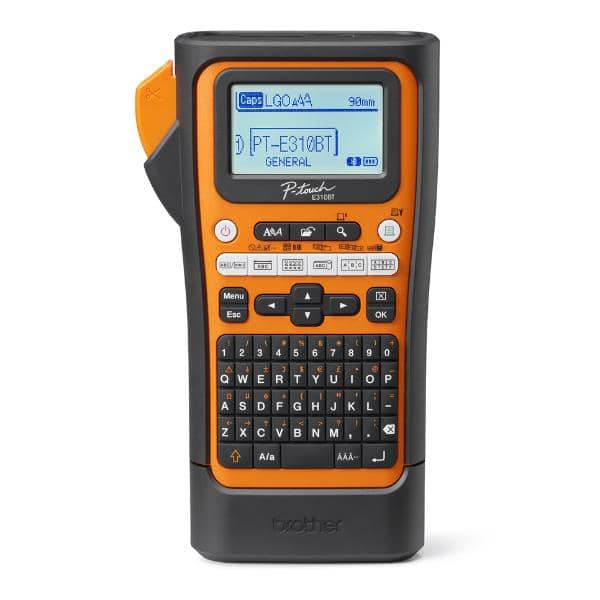

Il nastro laminato è la scelta pratica per un rack da ufficio: un'etichettatrice portatile con nastro da 9-12 mm stampa etichette a bandiera già impostate, e i modelli pensati per elettricisti e installatori hanno il formato «cavo» e «bandiera» fra i preimpostati. I nastri flessibili per cavi seguono la curvatura dei patch cord; il nastro giallo con testo nero (come il TZe-641 da 18 mm collegato a questa guida) si legge bene nell'armadio in penombra. La scelta fra etichettatrice manuale ed elettronica è discussa in Etichettatrice manuale o elettronica: quale scegliere per l'ufficio, i nastri in Nastri per etichettatrici: larghezze, colori e compatibilità.

Come si etichetta un rack: la procedura

1. Definisci il codice e scrivilo in testa alla mappa, con l'elenco delle stanze e delle sigle.
2. Numera i patch panel e le porte con un'etichetta per porta (o una striscia da 24 caselle sopra il pannello): la porta riporta il codice della presa a cui è collegata, non il proprio numero.
3. Etichetta i cavi murati sul retro del patch panel, a 5-10 cm dal connettore, con etichetta avvolgente; la stessa sigla va sulla placca della presa a muro.
4. Etichetta i patch cord a entrambe le estremità, a bandiera, a 3-5 cm dal connettore, così l'etichetta resta fuori dal passacavi e si legge senza sfilare il cavo.
5. Etichetta i cavi di alimentazione con il nome dell'apparato («SWITCH-1», «NAS», «ROUTER») e, se c'è un PDU, la presa a cui sono collegati.
6. Etichetta gli apparati: sul patch panel la zona servita («P1, prese 1-24»), sullo switch l'indirizzo di gestione, sull'UPS la data di installazione della batteria, sul PDU il numero delle prese.
7. Aggiorna la mappa prima di chiudere l'armadio: ogni codice, la porta del patch panel, la porta dello switch, la stanza, la data.

Cosa contiene la mappa dei cavi

Le etichette dicono «cosa è» il cavo; la mappa dice tutto il resto. Basta un foglio di calcolo con una riga per presa: codice, piano, stanza, porta del patch panel, porta dello switch, VLAN o uso (telefono, PC, stampante, telecamera), data e nome di chi ha fatto l'ultima modifica. Una seconda tabella elenca gli apparati (modello, numero di serie, indirizzo, data di acquisto, data della batteria dell'UPS). La mappa va salvata dove la trovi anche chi non ha montato il rack (cartella condivisa, non il PC del tecnico) e una copia stampata sta nella tasca interna della porta dell'armadio. La foto del rack a ogni intervento, datata, completa la documentazione e aiuta a vedere cosa è cambiato.

Errori da evitare

• Etichettare una sola estremità: chi lavora dalla presa a muro non ha informazioni.
• Etichette di carta o scritte a mano: illeggibili dopo un anno di calore.
• Codici con il nome della persona o della postazione: cambiano, la presa no.
• Etichetta a contatto con il connettore: non si legge quando il cavo è inserito e finisce nel passacavi.
• Mappa aggiornata «dopo»: le modifiche non registrate sono quelle che creano gli errori.
• Colori senza legenda: il colore aiuta (dati, telefonia, alimentazione) solo se la convenzione è scritta nella mappa.
• Cambiare schema a metà di un impianto già etichettato dall'installatore.

Quanto costano etichettatrici e nastri per cavi

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Il prezzo delle etichettatrici sale con la larghezza massima del nastro, con la connessione (Bluetooth verso app e PC) e con i formati preimpostati per cavi e pannelli, tipici dei modelli per installatori; la fascia bassa comprende le etichettatrici manuali a stampigliatura, che per i cavi non sono adatte. I nastri costano in base a larghezza, laminazione e tipo (i nastri flessibili per cavi stanno nella fascia alta). Per un rack da ufficio bastano un'etichettatrice elettronica di fascia media e due nastri da 9 e 12 mm.

Glossario

• TIA-606-C: standard ANSI/TIA del 2017 sull'amministrazione dell'infrastruttura di telecomunicazioni: identificatori, etichette e registri.
• EN 50174-1: norma europea sulla specifica e l'assicurazione della qualità dell'installazione del cablaggio, documentazione compresa.
• Etichetta a bandiera: etichetta ripiegata su sé stessa attorno al cavo, con i lembi che sporgono.
• Autolaminante: etichetta con una parte trasparente che si avvolge sopra la stampa e la protegge.
• Nastro TZe: nastro laminato per etichettatrici Brother; le versioni flessibili (FX) sono pensate per i cavi.
• Patch cord: cavo di rete corto fra patch panel e switch.

Da dove partire

Un'etichettatrice elettronica con nastro laminato da 9-12 mm, un codice piano-stanza-numero deciso prima di collegare il primo cavo e una mappa in una cartella condivisa: è tutto ciò che serve per un rack da ufficio. Le etichette si applicano mentre si instradano i cavi con il metodo di Guide cavi orizzontali e verticali in un rack, sulle porte descritte in Patch panel: a cosa serve e come si organizzano le porte, e sono l'ultimo passo della checklist per allestire un rack da zero; il dimensionamento dell'armadio è in Quante unità (U) servono per switch, patch panel e UPS in un rack. Etichettatrici e nastri sono nella categoria Etichette e prezzatrici dello shop.
