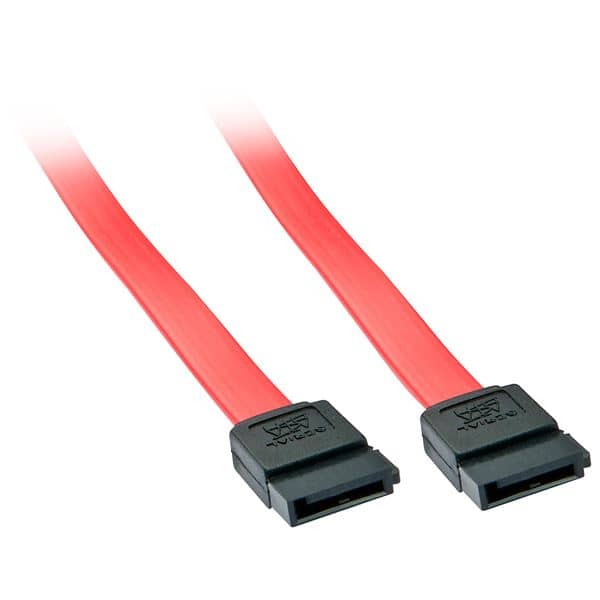

Cavo SATA interno: a cosa serve e quando comprarlo per un disco in più

A cosa serve un cavo SATA interno? A collegare ogni hard disk o SSD da 2,5 o 3,5 pollici che si aggiunge a un PC fisso: il disco ha bisogno di due collegamenti, il cavo dati SATA a 7 pin verso la scheda madre e il cavo di alimentazione SATA a 15 pin dall'alimentatore, e senza uno dei due non compare. Il cavo dati giusto è un SATA III (6 Gbit/s) con connettori a clip, lungo 30-50 cm; il cavo di alimentazione esce già dall'alimentatore e, se i connettori sono finiti, si aggiunge uno sdoppiatore di buona qualità. Quando invece si sostituisce il disco esistente, i cavi già presenti si riusano e non serve comprare nulla. Un SSD M.2 non usa cavi. Questa guida spiega i due cavi, le versioni, le lunghezze, i connettori, come collegare un secondo disco in cinque passi e gli errori che lasciano il disco invisibile.

Cavo SATA interno: a cosa serve e quali sono i due cavi

I due connettori hanno larghezze diverse e la stessa forma a L: non si possono scambiare né inserire al contrario. Il cavo dati è simmetrico (le due estremità sono uguali) e si compra a parte; il cavo di alimentazione fa parte dell'alimentatore ed esce dal suo fascio di cavi con due o tre connettori in serie, distanziati di 10-15 cm.

Perché serve anche l'alimentazione, non solo il dato

L'errore più comune di chi aggiunge un disco per la prima volta è comprare solo il cavo dati e scoprire che il disco non parte: la porta SATA della scheda madre non fornisce corrente. Va individuato un connettore di alimentazione SATA libero nel fascio dell'alimentatore, di solito vicino agli alloggiamenti dei dischi. Se sono tutti occupati (unità ottica, altri dischi), si usa uno sdoppiatore SATA a Y o, come ultima scelta, un adattatore dal vecchio connettore Molex a 4 pin.

SATA I, II o III: quale versione di cavo comprare

I cavi delle tre versioni sono fisicamente identici e intercambiabili: la velocità la decidono la porta della scheda madre e il disco, non il cavo. Un cavo dichiarato SATA III costa pochi euro e ha una schermatura adeguata ai 6 Gbit/s: con un cavo vecchio o danneggiato si possono avere errori di trasferimento intermittenti, difficili da diagnosticare perché il disco sembra funzionare. Per un SSD SATA la porta della scheda madre deve essere SATA III (alcune schede vecchie hanno porte miste II e III, di colore diverso: il manuale le distingue), altrimenti la velocità si ferma a circa 300 MB/s. Il confronto fra SSD SATA e NVMe, che non usa cavi, è in SSD NVMe o SATA: la differenza di velocità reale per un ufficio.

Lunghezza, connettori dritti o angolati, clip: come scegliere il cavo dati

La lunghezza va misurata dal connettore sulla scheda madre all'alloggiamento del disco lungo il percorso reale, dietro la piastra della scheda madre se il case lo prevede: un cavo troppo corto tira sul connettore del disco, uno troppo lungo va arrotolato e ostacola l'aria. Le porte SATA sulla scheda madre sono spesso orientate di lato, verso il bordo: in quel caso il connettore dritto sul lato scheda madre e angolato sul lato disco è la combinazione più comoda.

Come collegare un secondo disco in cinque passi

1. Spegni e scollega il PC, premi il pulsante di accensione per scaricare i condensatori e tocca il case per l'elettricità statica.
2. Monta il disco nell'alloggiamento: da 3,5 pollici con quattro viti laterali o slitta senza attrezzi; da 2,5 pollici (SSD) nell'alloggiamento dedicato o con una staffa adattatrice nel vano da 3,5. Il numero di alloggiamenti dipende dal case, come spiegato in il case del PC: formato ATX o micro-ATX.
3. Collega il cavo dati a una porta SATA libera della scheda madre (numerate SATA1, SATA2...; con un SSD scegli una porta SATA III e verifica nel manuale che non sia disattivata dallo slot M.2 in uso) e all'altro capo al disco, fino allo scatto della clip.
4. Collega il cavo di alimentazione dal fascio dell'alimentatore: il connettore entra in un solo verso, senza forzare.
5. Accendi: il disco nuovo compare in Gestione disco di Windows (tasto destro su Start) da inizializzare e formattare; se non compare, controlla nel BIOS che la porta SATA sia abilitata e che entrambi i cavi siano inseriti a fondo.

Per la sostituzione del disco di sistema con un SSD i cavi già presenti si riusano: si stacca l'hard disk, si collegano dati e alimentazione all'SSD e si clona o si reinstalla, come descritto in SSD o hard disk interno: quale aggiornamento conviene per un PC datato. Il vecchio disco può restare come secondo disco di archivio, con un cavo dati in più, oppure uscire in un box USB.

Adattatori, sdoppiatori e casi particolari

• Sdoppiatore di alimentazione SATA a Y: da un connettore ne ricava due; adatto a SSD e dischi da 2,5 pollici, accettabile per un disco da 3,5 pollici. Non concatenare più sdoppiatori sullo stesso ramo.
• Adattatore da Molex a SATA: converte il vecchio connettore a 4 pin degli alimentatori datati; preferisci i modelli con contatti crimpati e cavi separati a quelli stampati in un blocco di plastica, che hanno una storia di contatti difettosi e surriscaldamenti. Non fornisce i 3,3 V, che i dischi moderni non usano.
• Cavo SATA con connettore combinato 22 pin: usato nei box esterni e nelle docking, non nei PC fissi.
• Porte SAS sui server: accettano dischi SATA con cavi dedicati (SFF-8087, SFF-8643) o con cavi SATA su schede che li prevedono; un cavo SATA non collega un disco SAS a una scheda madre da PC.
• eSATA: la versione esterna dello standard, con connettore diverso e cavo fino a 2 metri; oggi sostituita dall'USB.
• Hot plug: lo standard SATA prevede il collegamento a caldo, ma nei PC fissi va abilitato nel BIOS per la porta; la regola pratica è collegare sempre a PC spento.
• Dischi ottici: usano gli stessi due cavi SATA; con un'unità DVD che occupa una porta, va contata fra i dischi collegati.
• Notebook e M.2: nessun cavo; i notebook usano connettori diretti o M.2, e gli SSD M.2 nei fissi si avvitano sulla scheda madre, come spiegato in box esterno per hard disk: come riusare un disco interno vecchio per il riuso dei dischi con cavo.

Quante porte e quanti cavi servono per ruolo

Il numero di porte SATA lo decide la scheda madre (di norma quattro sulle micro-ATX, quattro-otto sulle ATX), e alcune si disattivano quando lo slot M.2 è in uso: i controlli sono in schede madri per PC fissi: socket e compatibilità. I dischi da collegare, per archivio o NAS, sono in hard disk interni: quando preferirli a un SSD per l'archiviazione.

Quanto costa un cavo SATA e i dischi da collegare

I prezzi sotto sono quelli reali del catalogo initpc, letti dallo shop al momento della rilevazione, solo per i prodotti disponibili.

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Il cavo SATA è il componente più economico dell'intervento: a far salire il prezzo sono lunghezza, connettori angolati con clip e schermatura rinforzata, ma anche il modello più caro resta una frazione del disco. Conviene comprarne uno in più rispetto al necessario: un cavo di riserva evita un secondo ordine se uno dei connettori si rivela difettoso o se il percorso nel case richiede una lunghezza diversa.

Errori da evitare

• Comprare solo il cavo dati e dimenticare l'alimentazione: il disco non gira.
• Cavo troppo corto che tira sul connettore del disco: nel tempo il contatto cede e il disco sparisce a intermittenza.
• Cavi senza clip su un hard disk meccanico: le vibrazioni sfilano il connettore.
• Adattatori Molex stampati in blocco unico: contatti scadenti, calore, in rari casi principio d'incendio; meglio quelli crimpati.
• Porta SATA disattivata dallo slot M.2: il disco è collegato ma invisibile; il manuale della scheda madre lo indica.
• Forzare il connettore al contrario: la forma a L impedisce l'inserimento; se non entra, è girato.
• Collegare a PC acceso senza hot plug abilitato: rischio per disco e porta.

Glossario delle sigle citate

• SATA: Serial ATA, interfaccia dei dischi interni; versioni I, II, III a 1,5, 3 e 6 Gbit/s.
• 7 pin / 15 pin / 22 pin: connettore dati, connettore di alimentazione, connettore combinato.
• Clip di ritenzione: linguetta metallica che blocca il cavo dati nella porta.
• Molex: vecchio connettore di alimentazione a 4 pin, ancora presente su alcuni alimentatori.
• Sdoppiatore a Y: cavo che ricava due connettori di alimentazione da uno.
• SAS / SFF-8087 / SFF-8643: interfaccia e cavi dei dischi server; non compatibili con le porte SATA da PC.
• eSATA: versione esterna dello standard, oggi rara.
• Hot plug: collegamento a caldo, da abilitare nel BIOS.
• M.2: formato a scheda degli SSD, senza cavi.

Da dove partire

Conta i dischi che vuoi collegare, le porte SATA libere e i connettori di alimentazione nel fascio, e compra un cavo SATA III con clip della lunghezza giusta più uno di riserva. L'ordine degli interventi su un PC datato, dall'SSD in poi, è nel pillar aggiornare un PC vecchio: quali componenti convengono davvero. Cavi SATA, SSD e hard disk interni sono nella categoria Componenti informatici dello shop.
