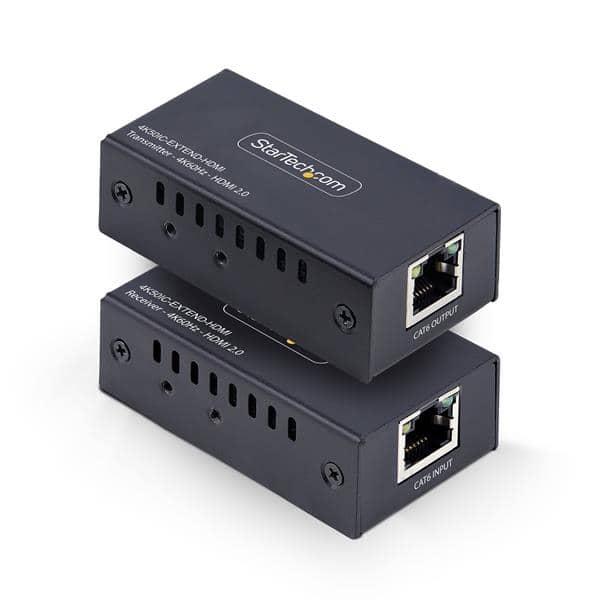

Estensori HDMI su cavo di rete: per lunghe distanze

Un estensore HDMI su cavo di rete porta un segnale Full HD fino a 100 metri e un segnale 4K a 60 Hz fino a 70 metri su un normale cavo CAT6 (100 metri su CAT6A con gli apparecchi HDBaseT 3.0), dove un cavo HDMI passivo si ferma a 3-15 metri e un cavo attivo a 15-20. Si compone di un trasmettitore vicino alla sorgente e di un ricevitore vicino allo schermo, collegati da un cavo di rete dedicato che spesso è già posato nelle canaline dell'edificio. Per una sala riunioni con proiettore a soffitto, un'aula, un negozio o due piani dello stesso stabile è quasi sempre la soluzione più economica e più affidabile. Questa guida spiega come funziona, cosa cambia fra gli apparecchi HDBaseT e quelli economici, quale cavo di rete serve, come si alimentano le due unità, quali errori evitare e quanto costano nel catalogo initpc.

Come funziona un estensore HDMI su cavo di rete

Il trasmettitore riceve il segnale HDMI con un cavo corto dalla sorgente (PC, notebook, sistema di videoconferenza, lettore), lo ricodifica su quattro coppie del cavo di rete e il ricevitore lo ricostruisce in HDMI per lo schermo. Il cavo di rete viene usato solo come mezzo fisico: nella maggior parte dei modelli non passa da switch o router, e non trasporta traffico dati. Il cavo Ethernet ha due vantaggi fisici sul cavo HDMI: le coppie intrecciate resistono meglio ai disturbi e il cavo è sottile e rigido, quindi passa nelle canaline e nei corrugati dove un HDMI da 30 metri non entra.

Esistono tre famiglie di estensori, che condividono i connettori RJ45 ma non la tecnologia interna.

Per un ufficio la scelta è quasi sempre fra le prime due righe: gli economici per un collegamento Full HD in un'aula o un negozio, gli HDBaseT per il 4K, per le distanze oltre i 50 metri o per far arrivare anche il controllo del proiettore. L'HDMI over IP entra in gioco quando gli schermi sono molti e la stessa sorgente deve arrivare in più sale.

Cosa trasporta oltre al video

Il segnale HDMI porta con sé l'audio, quindi l'estensore lo trasmette senza cavi separati; molti modelli aggiungono un'uscita audio analogica o ottica sul ricevitore per un amplificatore in sala. Gli HDBaseT trasportano anche i comandi a infrarossi e RS-232 (per accendere il proiettore dal tavolo di regia), una porta Ethernet a 100 Mbit/s (gigabit con il 3.0) e, sui modelli HDBaseT 2.0 e 3.0, l'USB 2.0 per una webcam o una lavagna interattiva in fondo alla sala. Gli economici si limitano al video, all'audio incorporato e talvolta al ripetitore a infrarossi.

Quale cavo di rete serve per un estensore HDMI

Il cavo di rete è la parte che decide se la distanza dichiarata si raggiunge davvero. Le regole valgono per tutte le famiglie di estensori.

Un cavo CAT5e funziona con molti estensori economici in Full HD, ma la distanza effettiva scende e la stabilità nel tempo peggiora: se il cavo va posato ex novo, il CAT6A costa poco di più e copre tutti i casi. Le differenze fra categorie e come leggere ciò che c'è scritto sul cavo sono in certificazione dei cavi di rete: categoria dichiarata o reale; quando la schermatura è necessaria in certificazione EMI e schermatura dei cavi dati: quando serve.

Si può usare il cablaggio strutturato già presente?

Sì, se la tratta fra le due prese a muro è libera, cioè non collegata allo switch, e se la sua lunghezza totale (cavo nel muro più le due bretelle) resta sotto la portata dell'estensore con il margine per le giunzioni. Con gli HDBaseT è la configurazione prevista dallo standard: presa utente, patch panel e bretelle contano come un canale di rete. Con gli economici a singolo cavo conviene una tratta diretta, perché le giunzioni riducono la portata più di quanto il produttore dichiari. Come è fatto un canale di cablaggio, dal patch panel alla presa, è spiegato in patch panel e presa utente: il cablaggio visto dal lato fibra.

Quanta risoluzione arriva a 50, 70 e 100 metri

La portata dichiarata sulla confezione vale per il segnale meno esigente; per il 4K va letta la riga giusta della scheda tecnica.

Sopra i 100 metri, o fra edifici diversi, la strada è l'estensore su fibra ottica: le bretelle e le tratte OM3, OM4 e OS2 sono trattate in cablaggio in rame o in fibra per un ufficio su più piani. Prima dei 15-20 metri, invece, conviene valutare un cavo HDMI attivo o ottico ibrido, come spiegato nella guida sulla lunghezza massima di HDMI o DisplayPort senza perdite.

Come si alimentano trasmettitore e ricevitore

Entrambe le unità hanno elettronica attiva e vanno alimentate; il modo in cui lo fanno decide dove si possono installare.

• Due alimentatori separati. La soluzione degli economici: serve una presa elettrica vicino al proiettore o allo schermo, anche a soffitto. Va prevista in fase di progetto.
• Alimentazione remota su cavo di rete. Molti modelli, economici e HDBaseT, alimentano il ricevitore dal trasmettitore (o viceversa) attraverso il cavo di rete: un solo alimentatore, quasi sempre lato sorgente. Sulle confezioni compare come «PoC» (Power over Cable) o, nello standard HDBaseT, «PoH» (Power over HDBaseT), che arriva fino a 100 W.
• Alimentazione dalla porta HDMI. Alcuni trasmettitori compatti si alimentano dai 5 V della porta HDMI della sorgente: comodo, ma non tutte le porte erogano la corrente necessaria, e il ricevitore ha comunque bisogno del suo alimentatore.
• PoE dallo switch. Solo per i modelli HDMI over IP, che stanno su uno switch PoE come un access point.

La regola pratica: comprare un modello con alimentazione remota quando lo schermo o il proiettore è lontano dalle prese, e verificare che il ricevitore non richieda comunque l'alimentatore. Le sigle PoE e PoH non sono compatibili fra loro: un ricevitore PoH non si alimenta da uno switch PoE.

Quale estensore scegliere per ogni ambiente

Quando lo schermo è a meno di 10 metri l'estensore è una spesa inutile: un cavo attivo in rame o un cavo ottico ibrido costa meno e non ha alimentatori. Quando invece la sorgente è un notebook con sola USB-C, il trasmettitore si collega con un adattatore corto, scelto secondo adattatori USB-C a DisplayPort o HDMI: la compatibilità Alt Mode.

Quali errori evitare nell'installazione di un estensore HDMI

• Collegare il cavo di rete dell'estensore a uno switch: gli estensori a singolo cavo vogliono un collegamento diretto; sullo switch non funzionano e, nei casi peggiori, disturbano la rete.
• Usare un cavo CCA in alluminio ramato: la portata dichiarata si dimezza e i problemi arrivano d'estate, quando la resistenza sale.
• Sommare bretelle e giunzioni senza contarle: 90 metri nel muro più due bretelle da 5 sono 100 metri, il limite, senza margine.
• Dimenticare la presa elettrica a soffitto: con due alimentatori separati il ricevitore accanto al proiettore ha bisogno di corrente.
• Aspettarsi il 4K a 60 Hz alla distanza massima dichiarata: la portata massima è quasi sempre in Full HD; la riga del 4K nella scheda tecnica dice la distanza reale.
• Passare il cavo di rete nella stessa canalina dei cavi di potenza senza schermatura: i disturbi riducono la portata e causano cadute intermittenti.
• Ignorare l'HDCP: un ricevitore HDCP 1.4 non mostra contenuti protetti HDCP 2.2 da lettori e servizi di streaming; per il PC da ufficio è irrilevante, per una TV in sala d'attesa no.

Quanto costa un estensore HDMI su cavo di rete nel catalogo initpc

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

Il prezzo dell'estensore sale con la distanza garantita, con il 4K a 60 Hz senza compressione, con le funzioni aggiuntive (USB, controllo, Ethernet, alimentazione remota) e con la certificazione HDBaseT: la fascia bassa copre il Full HD fino a 40-50 metri con alimentazione remota, che basta per la maggior parte delle aule e dei negozi; la fascia alta sono gli HDBaseT 3.0 con USB per sale riunioni attrezzate. Al costo dell'estensore vanno sommati i due cavi HDMI corti e il cavo di rete della tratta, che sono la parte più economica del sistema.

Glossario delle sigle citate

• HDBaseT: standard dell'HDBaseT Alliance per trasportare video, audio, Ethernet, controllo e alimentazione su un cavo di rete fino a 100 metri.
• 5Play: le cinque funzioni trasportate da HDBaseT su un solo cavo.
• PoH: Power over HDBaseT, alimentazione remota fino a 100 W sul cavo di rete; PoC è la sigla generica usata dai modelli non HDBaseT.
• PoE: Power over Ethernet, alimentazione da uno switch di rete; non compatibile con PoH.
• CCA: Copper Clad Aluminum, conduttore in alluminio ramato da evitare nelle tratte lunghe.
• HDCP: High-bandwidth Digital Content Protection, la protezione dei contenuti che il ricevitore deve supportare nella stessa versione della sorgente.
• IR pass-through: ripetizione del telecomando a infrarossi dal lato schermo al lato sorgente o viceversa.

Quale estensore comprare, in pratica

Fino a 10 metri niente estensore ma un cavo attivo; da 15 a 50 metri in Full HD un estensore economico su CAT6 con alimentazione remota; per il 4K a 60 Hz e per le distanze da 50 a 100 metri un HDBaseT su CAT6A; oltre, la fibra. Gli estensori e i cavi HDMI corti per le due estremità sono nella categoria Cavi HDMI dello shop, i cavi per la tratta nella categoria Cavi di rete Ethernet; il quadro storico di tutte le interfacce è in cavi e adattatori di ogni tipo.
