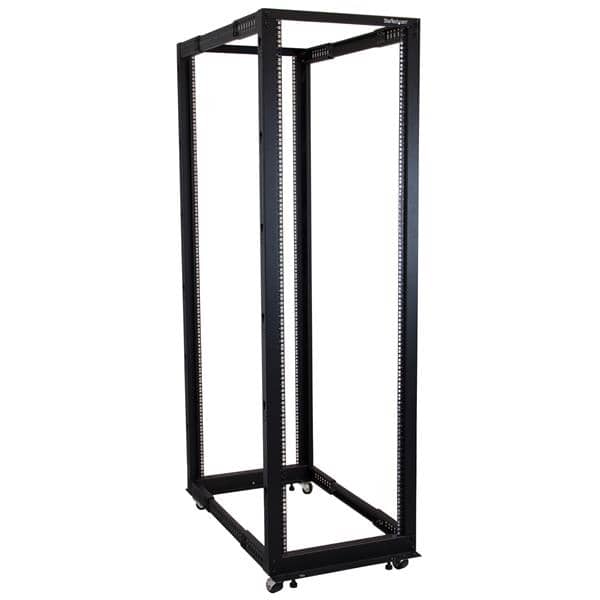

Checklist per allestire un rack da zero

Allestire un armadio rack da zero segue sempre lo stesso ordine: si misura la stanza, si contano le unità e le profondità degli apparati, si sceglie l'armadio, si prepara il cablaggio in arrivo, si progetta l'alimentazione, si affronta il calore e solo alla fine si montano gli apparati, etichettando man mano. Invertire i primi due passi — comprare l'armadio e poi scoprire cosa ci deve stare dentro — è l'errore che costa di più, perché obbliga a rifare l'acquisto più ingombrante di tutti. Sotto, i sette passi con le misure da prendere e i controlli da fare a ciascuno.

Che cosa serve per allestire un rack da zero

La lista della spesa di un armadio di ufficio è corta e quasi sempre identica. Va letta in questo ordine: ogni riga dipende dalle decisioni della riga sopra.

Passo 1: misurare la stanza, non solo l'armadio

Prima di scegliere il modello si misura il posto in cui andrà. Servono quattro dati: lo spazio in larghezza e profondità disponibile, l'altezza libera (i controsoffitti e i sottotetti mangiano più di quanto sembri), lo spazio di lavoro davanti all'armadio con la porta aperta e il percorso per portarcelo dentro, porte e scale comprese. La serie di norme ANSI/TIA-569, che descrive gli spazi e i percorsi per le telecomunicazioni, prevede un'area di lavoro libera davanti agli armadi dell'ordine del metro: non è un capriccio, è lo spazio in cui si estrae un cassetto o si sfila un server.

Nella stessa fase si decide fra armadio a muro e armadio a pavimento. Il primo libera il pavimento e va bene fino a una decina di unità e a pesi contenuti, ma vincola la profondità e spesso ha due soli montanti; il secondo non ha limiti di peso pratici, accetta guide e cassetti, ma occupa un'area di pavimento e va ancorato. Il confronto completo, con i limiti di portata delle pareti, è in Rack a muro o a pavimento: come si decide.

Le verifiche sull'impianto elettrico

Prima dell'ordine vanno chiarite tre cose con l'elettricista: se il punto scelto ha una linea dedicata con protezione propria, se esiste un conduttore di protezione a cui collegare la barra di terra dell'armadio (la messa a terra delle masse è prescritta dalla norma CEI 64-8) e quanta potenza è disponibile su quella linea. Un armadio con server e gruppo di continuità su una presa condivisa con la macchina del caffè è un fermo che aspetta di succedere.

Passo 2: contare unità e profondità degli apparati

Il dimensionamento si fa sull'elenco scritto degli apparati, con l'altezza in unità e la profondità di ciascuno, più un margine per la crescita e per gli spazi di respiro sopra ciò che scalda. Le misure di riferimento sono quelle dello standard EIA/ECA-310-E e IEC/EN 60297: frontale largo 482,6 millimetri, una unità pari a 44,45 millimetri.

Il conto che salta più spesso è quello degli accessori: un passacavi per ogni pannello e per ogni switch, il ripiano, l'eventuale cassetto console, il PDU orizzontale. Sono unità che nessuno conta quando dice «ne bastano dodici». Il metodo completo, apparato per apparato, è nel pillar del cluster: Quante unità (U) servono per switch, patch panel e UPS in un rack. La profondità, che è il secondo vincolo e il più sottovalutato, si misura come spiegato in Profondità del rack: l'errore di misura più comune.

Passo 3: preparare il cablaggio che entra nell'armadio

I cavi posati nei muri si terminano su un patch panel, non sullo switch: è la parte fissa dell'impianto, quella che si certifica e non si tocca più. Il pannello si dimensiona sui cavi realmente posati (ogni presa doppia sono due porte), con un margine per gli access point e le telecamere che arriveranno. Sotto ogni pannello e sotto ogni switch va previsto un passacavi da 1U, e le bretelle vanno comprate della lunghezza giusta: 30 o 50 centimetri fra pannello e switch, non due metri.

Durante la posa contano tre regole verificabili: il raggio minimo di curvatura dei cavi (quattro volte il diametro per i non schermati, otto volte per gli schermati, secondo EN 50174-2 e ANSI/TIA-568), il limite di coppia svolta alla terminazione (non più di 13 millimetri per la categoria 6 e superiori) e la separazione dai cavi di energia, per cui la norma EN 50174-2 dà le distanze in funzione del tipo di cavo e della schermatura. Come si organizzano porte e numerazione è in Patch panel: a cosa serve e come si organizzano le porte; come si caricano guide e anelli senza schiacciare i fasci in Guide cavi orizzontali e verticali in un rack.

Passo 4: l'alimentazione, dal PDU al gruppo di continuità

L'alimentazione si progetta a monte, non si aggiunge alla fine. Servono tre decisioni: quante prese e di che tipo (i modelli da rack usano in prevalenza i connettori IEC 60320 C13 e C19, non le prese domestiche), se il PDU va orizzontale (occupa 1U o 2U) o verticale sul montante posteriore (non occupa unità, ma richiede spazio laterale che gli armadi a muro spesso non hanno), e se serve la misura dei consumi. Il criterio di scelta è in PDU da rack: prese multiple e monitoraggio consumi.

In che ordine si collega la catena

1. Linea dedicata dal quadro, con la propria protezione, fino alla presa di servizio dell'armadio.
2. Gruppo di continuità, montato il più in basso possibile perché è l'apparato più pesante.
3. PDU alimentato dall'uscita protetta del gruppo di continuità, se si vuole che tutto l'armadio resti alimentato durante un blackout; oppure due PDU, uno protetto e uno diretto da rete, per separare ciò che deve restare acceso da ciò che può spegnersi.
4. Apparati collegati al PDU, con i cavi di alimentazione fascettati in modo che non si sfilino quando si estrae un apparato vicino.
5. Barra di terra dell'armadio collegata al conduttore di protezione dell'impianto; a essa si collegano telaio, porte e pannelli schermati.

Il gruppo di continuità si dimensiona sulla potenza assorbita e sull'autonomia desiderata, tenendo presente che le batterie al piombo sigillate hanno una vita di progetto dell'ordine dei tre-cinque anni a 25 °C e si accorciano con il caldo: il conto è in Gruppo di continuità (UPS): come dimensionarlo.

Passo 5: il calore, prima che diventi un problema d'estate

Un armadio chiuso con uno switch e un pannello non ha problemi termici; lo stesso armadio con un server, un gruppo di continuità e la porta in vetro in una stanza senza climatizzazione, in agosto, sì. Le linee guida ASHRAE TC 9.9 per gli ambienti di elaborazione dati raccomandano una temperatura dell'aria in ingresso agli apparati compresa fra 18 e 27 °C: è il riferimento con cui si giudica se serve ventilazione attiva.

Le contromisure, in ordine di costo: disporre gli apparati caldi in alto e lasciare libera l'unità sopra; preferire la porta forata alla porta cieca dove non c'è polvere; aggiungere un pannello ventole con termostato; in ultimo climatizzare il locale. Quando la ventola serve davvero e quando è solo rumore è in Ventole da rack: quando il calore diventa un problema.

Passo 6: etichette, mappa e documentazione dal primo giorno

L'etichettatura è l'unica voce della lista che si può fare solo adesso: farla dopo significa ricostruire con il tester un'informazione che al montaggio era gratuita. Ogni cavo si etichetta ai due capi, ogni porta del pannello riporta la sigla della presa a muro corrispondente, e la sigla segue uno schema stabile. Il riferimento è la norma ANSI/TIA-606 sull'amministrazione del cablaggio, che identifica ogni posizione con armadio, pannello e porta.

Insieme alle etichette nasce la mappa: un foglio (e un file) con porta, stanza, presa, categoria, data di certificazione, apparato collegato. Si tiene nella tasca della porta dell'armadio e nel gestionale. I materiali che reggono calore e attrito senza arricciarsi sono in Etichettare i cavi in un armadio rack.

Passo 7: montaggio, collaudo e certificazione

Il montaggio segue una regola semplice: dal basso verso l'alto, per peso decrescente. In fondo il gruppo di continuità, sopra il server, poi il PDU orizzontale se previsto, quindi switch e patch panel all'altezza degli occhi, dove si lavora, e in cima il pannello ventole. Gli apparati pesanti vanno montati in due persone e, negli armadi a pavimento, l'armadio va ancorato o zavorrato prima di caricarlo, perché il baricentro si alza a ogni apparato aggiunto.

Il collaudo comprende quattro verifiche: la certificazione dei permanent link con lo strumento e la consegna dei rapporti, la prova di autonomia del gruppo di continuità con il carico reale collegato, una misura della temperatura interna dopo qualche ora di funzionamento a porta chiusa e il controllo che tutte le etichette corrispondano alla mappa. Da lì in avanti vale il calendario di controlli periodici descritto in Manutenzione periodica di un armadio rack.

Errori tipici del primo rack

• Comprare l'armadio prima di avere l'elenco degli apparati: è l'errore che obbliga a ricomprare l'oggetto più costoso e ingombrante.
• Contare le unità degli apparati e dimenticare passacavi, ripiani e PDU orizzontale.
• Guardare solo l'altezza e ignorare la profondità utile fra i montanti.
• Montare il gruppo di continuità in alto: l'armadio diventa instabile e nessuno riesce più a sostituire le batterie da solo.
• Alimentare tutto da una ciabatta appoggiata sul fondo, con i cavi che si sfilano al primo intervento.
• Rimandare le etichette «a quando l'impianto è finito»: non finisce mai.
• Chiudere la porta senza avere mai misurato la temperatura interna in una giornata calda.
• Non lasciare unità libere: il primo apparato aggiunto obbliga a smontare mezzo armadio.

Quanto costa allestire un rack da zero

Prezzi del catalogo initpc rilevati a settembre 2026, solo prodotti disponibili; i listini cambiano nel tempo.

La voce che domina il conto non è l'armadio ma il gruppo di continuità da rack, che in fascia alta vale diverse volte il telaio: è anche la voce più rimandabile, perché si aggiunge in seguito lasciando libere le unità in basso. L'armadio segue il prezzo della lamiera e del grado di protezione: la fascia bassa comprende telai piccoli e a giorno, la fascia alta gli armadi chiusi, profondi e stagni. Patch panel e PDU salgono con la categoria, il numero di porte o prese e le funzioni di misura.

La checklist in una pagina

Misura la stanza e il percorso; scrivi l'elenco degli apparati con unità e profondità; scegli l'armadio con il margine; ordina patch panel, passacavi e bretelle della lunghezza giusta; progetta l'alimentazione dalla linea dedicata al PDU, lasciando posto in basso al gruppo di continuità; decidi la ventilazione prima dell'estate; etichetta mentre monti e compila la mappa; monta dal basso verso l'alto, certifica, misura la temperatura a porta chiusa e archivia i rapporti. Armadi, pannelli, passacavi, ripiani e PDU per ogni passo di questa lista sono nella categoria Armadi rack dello shop.
